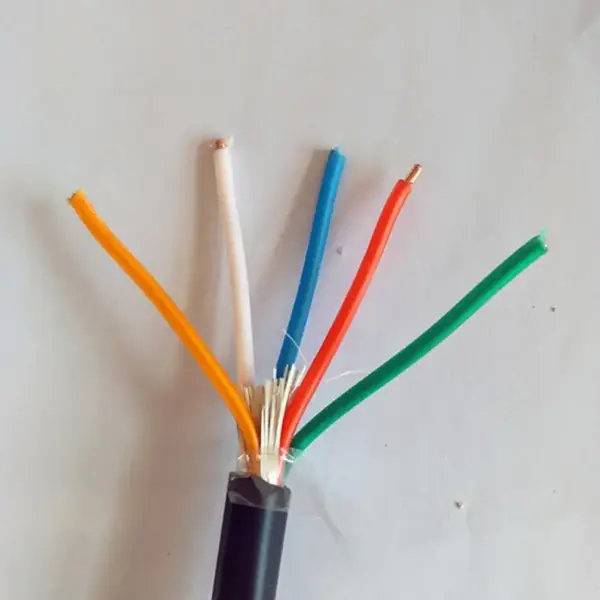

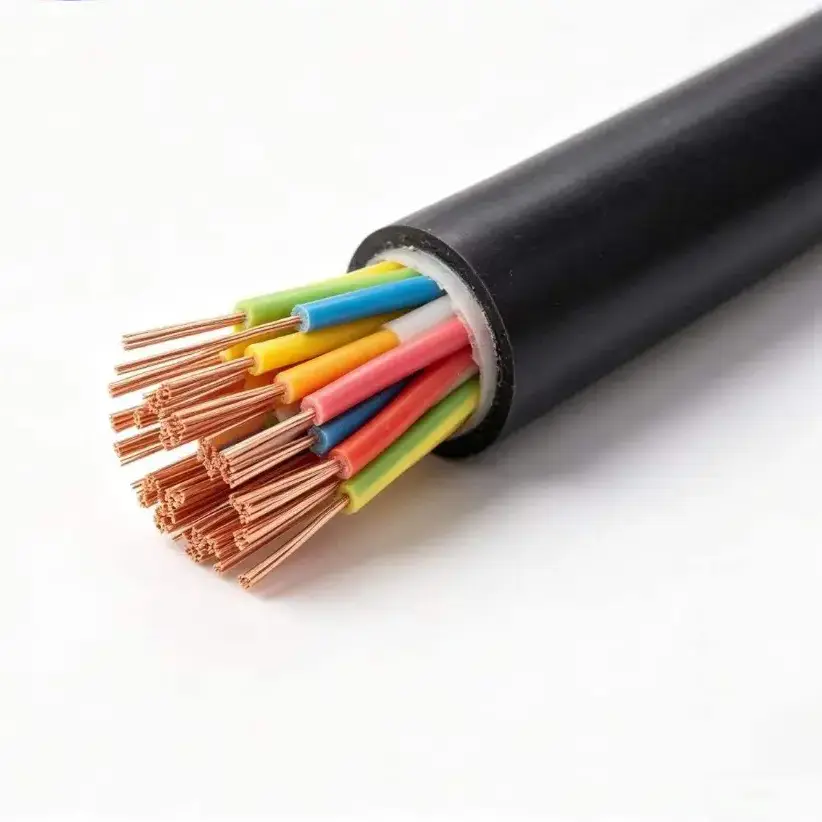

Cábla Rialaithe Copar XLPE

Múnlaí Táirge: KYJV, KYJVP, KYJV22, KYJY, etc.

Úsáidtear Cábla Rialaithe Copar XLPE le haghaidh rialú íseal-voltais, ionstraimíochta agus ciorcaid comhartha nuair is gá don chóras inslithe freastal ar theocht oibriúcháin ardaithe. Comhcheanglaíonn an tógáil chaighdeánach seoltóirí copair ard-íonachta saor ó ocsaigine le insliú XLPE agus truaill seachtrach PVC, le cumraíochtaí armúrtha gan armúrtha, sciath agus téip cruach ar fáil do choinníollacha suiteála éagsúla.

Sonraíonn na sonraí teicniúla a soláthraíodh voltas rátáil 450/750V, uasteocht oibriúcháin fhadtéarmach 90 °C agus trasghearrthacha seoltóir caighdeánach ó 0.75 go 6 mm². Ag brath ar an gciorcad agus ar an modh leagan, is féidir seoltóirí soladacha nó solúbtha, cumraíochtaí lárnacha iolracha, sciath, armúr nó tógáil WDZ íseal-deatach náid-halaigine a sholáthar don chábla.

Sonraíocht Táirge, Toisí agus Tábla Paraiméadar Teicniúil

Tógáil agus Tréithe Leictreacha

1. Insliú XLPE

Is é poileitiléin tras-nasctha an príomhchiseal inslithe. Tugann an tsonraíocht a soláthraíodh uasteocht oibriúcháin fhadtéarmach de 90 °C agus lamháltas ró-ualaithe gearrthéarmach de 130 °C. Is é an raon teochta seo ceann de na príomhchúiseanna le insliú XLPE a mheas nuair a fhéadfaidh suiteáil rialaithe oibriú os cionn na gcoinníollacha tipiciúla a bhaineann le sreangú ginearálta PVC-inslithe.

2. Roghanna Seoltóra Copar

Sonraítear an seoltóir mar chopar ard-íonachta saor ó ocsaigine 99.99%. Úsáideann KYJV seoltóir soladach Aicme 1, agus tá KYJVR liostaithe le seoltóir solúbtha Aicme 5. Mar sin is féidir tógáil an tseoltóra a mheaitseáil le sreangú seasta nó le suiteálacha nuair a bhíonn gá le solúbthacht bhreise.

3. PVC Sheath agus Leaganacha Feidhme

Is é PVC an truaill seachtrach caighdeánach, le leagan WDZ íseal-deataigh náid-halaigine ar fáil mar rogha uasghrádaithe. Cuireann Shielded KYJVP sciath copar-braided leis, agus úsáideann KYJV22 armúr téip cruach le haghaidh feidhmeanna a dteastaíonn cosaint meicniúil breise uathu. Ligeann na leaganacha seo gur féidir tógáil an chábla a mheaitseáil leis an suiteáil mórthimpeall seachas cumraíocht amháin a úsáid le haghaidh gach tionscadail.

Roghnú an Chumraíocht Ceart

Ba cheart go bhfreagródh croíchainníocht do líon na gciorcad rialaithe, ionstraimíochta nó cosanta a bhfreastalaíonn an cábla orthu. Clúdaíonn an raon caighdeánach 2 go 61 croíleacan, agus raon tras-ailt seoltóra ó 0.75 go 6 mm². Ba cheart méid an tseoltóra riachtanach a chinneadh ón ualach ciorcad, an titim voltais incheadaithe agus na coinníollacha suiteála seachas é a roghnú de réir líon na gcroíthe amháin.

Cinneann coinníollacha suiteála an bhfuil gá le cosaint bhreise. Tá KYJV nó KYJVR neamharmúrtha beartaithe do thráidirí cábla, seoladáin laistigh agus sreangú trinse cábla seasta. Is féidir KYJVP a mheas nuair is ábhar imní é trasnaíocht leictreamaighnéadach, agus tá KYJV22 beartaithe le haghaidh suiteálacha sonraithe a dteastaíonn armúr téip chruach agus cosaint mheicniúil uathu. Ba cheart na luachanna íosta ga lúbthachta a soláthraíodh a chur san áireamh freisin le linn an ródaithe.

Feidhmchláir tipiciúla

1. Trealamh Fuinnimh agus Leictreach

Is féidir an cábla a úsáid le haghaidh rialú íseal-voltais agus sreangú comhartha a bhaineann le trealamh PV, córais stórála fuinnimh, inverters, caibinéid leictreacha agus trealamh gaolmhar. Soláthraíonn insliú XLPE an raon teochta oibriúcháin fadtéarmach sonraithe 90 °C le haghaidh suiteálacha nuair a éilíonn teocht chomhthimpeallach nó trealaimh an leibhéal feidhmíochta inslithe seo.

2. Uathoibriú Tionsclaíoch

D'fhéadfadh go mbeadh sreangú rialaithe il-lárnach ag teastáil ó chaibinéid rialaithe le haghaidh uirlisí meaisín, caidéil, lucht leanúna, córais PLC agus trealamh próisis le cumraíochtaí éagsúla seolta agus suiteála. Is féidir le leaganacha solúbtha seoltóra an ródú thart ar chríochfoirt trealaimh agus ar chaibinéid trealaimh a shimpliú, agus tá leaganacha faoi chumhdach ar fáil do chiorcaid inar gá aghaidh a thabhairt ar thrasnaíocht leictreamaighnéadach.

3. Bonneagar Cathrach agus Foirgníochta

Is féidir an raon cábla a úsáid i dtolláin fóntais faoi thalamh, i dtrinsí cábla, i dtógáil córais leictreacha agus i suiteálacha seasta rialaithe íseal-voltais eile. I gcás ina bhfuil cáblaí nochta do luchtú meicniúil breise nó go dteastaíonn tógáil díreach-adhlactha uathu, soláthraíonn cumraíocht armúrtha KYJV22 rogha suiteála difriúil.

4. Cumhacht-Córas Rialú agus Cosaint

Is féidir le ciorcaid thánaisteacha ísealvoltais i bhfostáisiúin, i ngléasraí cumhachta, i seomraí dáileacháin agus i dtrealamh leictreach cáblaí rialaithe illárnacha a úsáid chun comharthaí a fháil, idirghlasáil agus rialú trealaimh. Ba cheart an múnla deiridh a mheaitseáil leis an bhfeidhm chiorcaid, méid an tseoltóra, an riachtanas sciath agus an modh suiteála.

5. Trealamh Easpórtála agus Tionscadail Innealtóireachta

Maidir le trealamh leictreach atá dírithe ar onnmhairiú agus tionscadail innealtóireachta, ba cheart sonraíocht an chábla a dhearbhú i gcoinne na gceanglas tionscadail is infheidhme roimh tháirgeadh. Is féidir doiciméadú, fad seachadta, cineál ríl agus aon taifid iniúchta riachtanacha a shonrú mar aon leis an múnla cábla agus an tógáil.

Seiceálacha Teicniúla Roimh Ordú

Le haghaidh luachan tionscadail, cuimsíonn an fhaisnéis bhunúsach de ghnáth múnla cábla, voltas rátáil, aicme seoltóra, trasghearradh, croíchainníocht agus fad riachtanach. Más rud é go gcuirfear an cábla in aice le trealamh a ghineann trasnaíocht leictreamaighnéadach, ba cheart an ceanglas sciath a lua ar leithligh. Ba cheart adhlacadh díreach nó suiteáil nochta a shainaithint freisin ionas gur féidir an gá atá le armúr a mheas.

I gcás orduithe onnmhairiúcháin, ba cheart pacáistiú agus doiciméadú a dheimhniú ag an gcéim luachan. Liostaíonn an tsonraíocht a soláthraíodh ríleanna plaisteacha agus ríleanna adhmaid toitithe, mar aon le faid seachadta saincheaptha. Ba cheart ceanglais speisialta amhail tógáil nialasach halaigine íseal-deatach WDZ nó leaganacha fuar-resistant a shonrú freisin roimh tháirgeadh.

CCanna

1. Cad iad na caighdeáin atá sonraithe don chábla seo?

Liostaíonn na sonraí táirge a soláthraíodh GB/T 9330 mar an gcaighdeán náisiúnta. Má éilíonn tionscadal thar lear caighdeáin bhreise, deimhnithe nó doiciméid iniúchta, ba cheart na ceanglais sin a dhearbhú de réir an mhargaidh cinn scríbe agus sonraíocht an tionscadail.

2. Cad iad na méideanna seoltóra agus na croíchainníochtaí atá ar fáil?

Is iad na trasghearrtha seoltóirí caighdeánacha ná 0.75, 1.0, 1.5, 2.5, 4 agus 6 mm². Réimsíonn cumraíochtaí caighdeánacha croí ó 2 go 61 croí, lena n-áirítear comhaireamh lárnacha idirmheánacha iolracha. Is féidir croíchainníochtaí speisialta a tháirgeadh de réir riachtanais an tionscadail.

3. Cad é teocht oibriúcháin an inslithe XLPE?

Sonraíonn na sonraí teicniúla a soláthraíodh uasteocht oibriúcháin fhadtéarmach de 90 °C agus lamháltas ró-ualaithe gearrthéarmach de 130 °C. Is é ≥0 °C an t-íosteocht leagan caighdeánach, agus tá leagan fuardhíonach liostaithe le haghaidh suiteáil dhíreach ag -30 °C.

4. Cathain a theastaíonn leagan sciath nó armúrtha?

Is féidir KYJVP sciath a mheas nuair is gá trasnaíocht leictreamaighnéadach a rialú sa chomhartha nó sa chiorcad rialaithe. Tá KYJV22 armúrtha beartaithe chun coinníollacha a leagan a éilíonn cosaint mheicniúil bhreise, lena n-áirítear adhlacadh díreach faoi thalamh sonraithe. Tá na ceanglais íosta ga lúbthachta éagsúil le haghaidh tógála neamharmúrtha, sciath agus armúrtha.

5. Cad iad na tástálacha leictreacha a shonraítear roimh an seachadadh?

Liostaítear sa tsonraíocht a soláthraíodh friotaíocht inslithe ≥1000 MΩ·km ag 20 °C agus tástáil sheasamh-voltais táirge críochnaithe de 3000V/5nm gan aon mhiondealú. Sonraíonn an tábla freisin iniúchadh iomlán sula seachadadh. Ba cheart aon cheanglais iniúchta nó tástála tríú páirtí a bhaineann go sonrach le tionscadal a dhearbhú roimh tháirgeadh.

6. An féidir an fad seachadta agus tógáil cábla a shaincheapadh?

Tá. Liostaíonn na sonraí a soláthraíodh faid seachadta saincheaptha le lamháltas faid sonraithe de ±0.5%. Is féidir croíchainníochtaí speisialta, tógáil seoltóir solúbtha, sciath, armúrtha, tógáil nialasach halaigine íseal-deataigh WDZ agus leaganacha fuar-resistant a shonrú de réir riachtanais an tionscadail.
