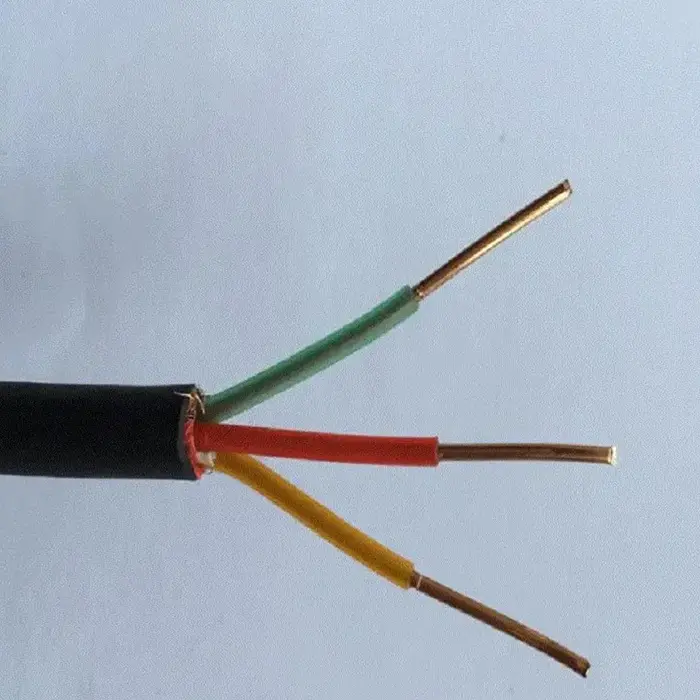

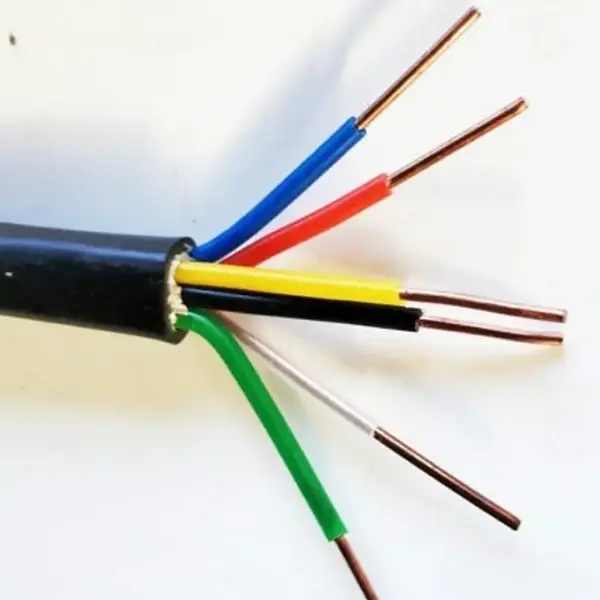

Cábla Rialaithe Copar XLPE Retardant lasair

Múnlaí Táirge: ZR (ZA, ZB, ZC) -KYJV, ZR (ZA, ZB, ZC) -KYJVP, etc.

Úsáidtear Cábla Rialaithe Copper XLPE Retardant lasair i gciorcaid rialaithe agus comhartha íseal-voltais nuair is gá teorainn a chur le iomadú lasair. Comhcheanglaíonn an tógáil chaighdeánach seoltóir copair saor ó ocsaigine le insliú XLPE agus sceach seachtrach lasair-retardant, le cumraíochtaí seoltóireachta soladacha nó solúbtha ar fáil le haghaidh riachtanais sreangaithe éagsúla. Leathnaíonn leaganacha sciathaithe agus armúrtha an raon chuig suiteálacha inar gá cur isteach leictreamaighnéadach nó cosaint mheicniúil a chur san áireamh freisin.

Tá an insliú XLPE sonraithe le haghaidh uasteocht oibriúcháin fhadtéarmach de 90 °C, agus tá an cábla ar fáil i bhfoirmíochtaí 450/750V le croí-chomhaireamh iolrach agus trasghearrthacha seoltóra. Is féidir gráid lasair-retardant Z(A, B, C), sciath, armúrtha agus faid speisialta a roghnú de réir na gciorcad rialaithe agus na gcoinníollacha leagan.

Sonraíocht Táirge, Toisí agus Tábla Paraiméadar Teicniúil

Tógáil agus Feidhmíocht

1. Insliú XLPE le haghaidh Sreangú Rialaithe Teocht Ardaithe

Tá an córas inslithe bunaithe ar pholaitiléin tras-nasctha seachas insliú traidisiúnta PVC. De réir na sonraíochtaí arna soláthar, tá uasteocht oibriúcháin fhadtéarmach 90 °C ag an gciseal XLPE agus lamháltas ró-ualaithe gearrthéarmach de 130 °C. Fágann sin go bhfuil an tógáil feiliúnach do threalamh rialaithe agus suiteálacha leictreacha ina bhféadfadh teocht oibriúcháin níos airde a bheith ag an gcábla.

2. Seoltóirí Copar le haghaidh Ciorcaid Rialaithe agus Comhartha

Clúdaíonn sonraíocht an tseoltóra 99.99% copar ard-íonachta saor ó ocsaigine, agus tá seoltóirí soladacha Aicme 1 agus seoltóirí solúbtha snáitheáilte Aicme 5 ar fáil. Is féidir an rogha idir tógáil docht agus solúbtha a mheaitseáil leis an modh sreangú, socrú críochfoirt agus spás suiteála.

3. Scaill lasair-retardant agus Cosaint Roghnach

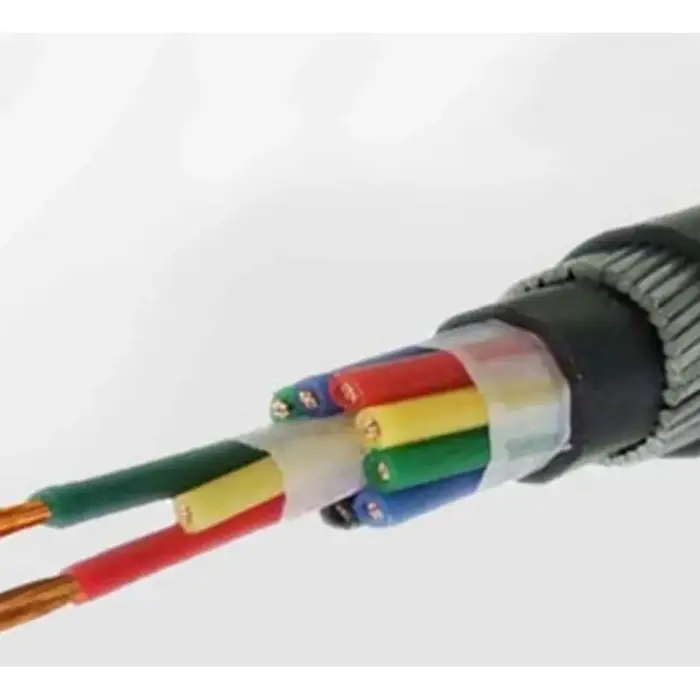

Is féidir PVC lasair-retardant nó poileitiléin (poileitiléin) a bheith ar an truaill sheachtrach, agus tá gráid lasair-retardant Z(A, B, C) ar fáil. Tugann cumraíochtaí sciath ZR-KYJYP agus ZR-KYJV22 nó ZR-KYJY23 aghaidh ar riachtanais suiteála breise. Tá sciath ábhartha nuair is gá trasnaíocht leictreamaighnéadach a rialú, agus soláthraíonn armúr cruach-théip cosaint mheicniúil do choinníollacha socraithe sonraithe.

Roghnú Cumraíocht Cábla don Suiteáil

Braitheann an tógáil chuí ar níos mó ná méid an tseoltóra. Ba cheart go mbeadh an croí-chainníocht ag teacht le líon na gciorcad rialaithe nó comhartha, agus ba cheart go gcomhfhreagródh an rang seoltóra don mhodh suiteála. I gcás tráidirí cábla agus sreangú seasta laistigh, d'fhéadfadh go mbeadh tógáil neamharmúrtha leordhóthanach. Is féidir leaganacha sciaththa a mheas do chiorcaid a bhfuil cur isteach leictreamaighnéadach ag cur isteach orthu, agus tá leaganacha armúrtha beartaithe le haghaidh suiteálacha ina bhfuil an cábla nochta do bhrú meicniúil nó do dhálaí díreacha adhlactha.

Maidir le tionscadail a dteastaíonn tréithe laghdaithe deataigh agus halaigine uathu, ba cheart an leagan lasair-retardant íseal-deatach WDZ atá ar fáil a shonrú ar leithligh. Ní mór an ga lúbthachta íosta a mheas freisin le linn ródaithe: liostaí na sonraí a soláthraíodh ≥6 huaire trastomhas seachtrach an chábla do leaganacha neamharmúrtha, ≥8 uair don leagan sciath agus ≥12 uair do na leaganacha armúrtha.

Feidhmchláir tipiciúla

1. Córais um Chosaint Dóiteáin agus Rialú Foirgníochta

Is féidir cáblaí rialaithe lasair-retardant XLPE a ionchorprú i gciorcaid rialaithe ísealvoltais le haghaidh trealamh cosanta dóiteáin, uathoibriú foirgneamh agus córais leictreacha gaolmhara. Ba cheart croíchainníocht agus méid seoltóra a mheaitseáil leis an trealamh rialaithe agus socrú ciorcad seachas é a roghnú de réir trastomhas an chábla iomlán amháin.

2. Trealamh Fótavoltach agus Stórála Fuinnimh

Féadfaidh ilchiorcaid chomharthaíochta agus rialaithe ísealvoltais a bheith i gcaibinéid rialaithe, trealamh a bhaineann le inverter agus córais stórála fuinnimh laistigh de limistéar suiteála teoranta. Soláthraíonn insliú XLPE raon teochta oibriúcháin sonraithe níos airde ná na cáblaí rialaithe PVC a úsáidtear go coitianta le haghaidh iarratais ar theocht níos ísle, faoi réir na sonraíochta cábla iarbhír agus na coinníollacha oibriúcháin.

3. Uathoibriú Tionscail agus Trealamh Próisis

Is féidir an raon cábla a úsáid le haghaidh ciorcaid rialaithe a bhaineann le mótair, caidéil, lucht leanúna, uirlisí meaisín, caibinéid PLC agus trealamh tionsclaíoch eile. Tá leaganacha solúbtha seoltóra úsáideach nuair a éilíonn ródú solúbthacht cábla níos mó, agus is féidir tógálacha sciath a mheas le haghaidh ciorcaid chomhartha a nochtar do thrasnaíocht leictreamaighnéadach.

4. Suiteálacha Fóntais agus Bonneagair Faoi Thalamh

Soláthraíonn cumraíochtaí armúrtha ZR-KYJV22 agus ZR-KYJY23 rogha le haghaidh suiteálacha óna dteastaíonn cosaint mheicniúil bhreise, lena n-áirítear feidhmchláir shonraithe adhlactha díreacha. Is féidir leaganacha neamharmúrtha a úsáid i dtráidirí cábla, seoltáin laistigh agus trinsí cábla i gcás ina gcuirtear cosaint mheicniúil ar fáil cheana féin leis an modh suiteála.

5. Trealamh Cumhachta agus Tionscadail atá Dírithe ar Onnmhairiú

I gcás fostáisiúin, stáisiúin chumhachta, trealamh leictreach agus tionscadail thar lear, ba cheart an tsonraíocht chábla riachtanach a dhearbhú i gcoinne na gcaighdeán tionscadail, an rang voltais, an modh suiteála agus na ceanglais doiciméadúcháin. Is féidir doiciméadú táirge, taifid tástála agus pacáistiú ríl a shocrú de réir riachtanais seachadta an tionscadail.

Fíorú Teicniúil Roimh Ordú

Maidir le tionscadal cábla rialaithe, is é an t-eolas is úsáidí atá le deimhniú roimh tháirgeadh ná an voltas riachtanach, aicme seoltóra, trasghearradh, líon na gcroí, grád lasair-retardant agus timpeallacht leagan. Ba cheart sciath nó armúr a shonrú nuair a bhíonn cur isteach leictreamaighnéadach nó cosaint mheicniúil mar chuid den riachtanas suiteála.

Clúdaíonn na sonraí teicniúla a soláthraíodh trasghearrtha seoltóra 0.75–6 mm² agus cumraíochtaí caighdeánacha croí ó 2 go 61 croíleacan. Is féidir fad seachadta a shaincheapadh, agus úsáideann an t-aitheantas cábla croíleacáin il-daite le croí talmhaithe glas-buí. Le haghaidh orduithe onnmhairiúcháin, is féidir ríleanna plaisteacha nó ríleanna adhmaid fumigated a áireamh sa phacáistiú de réir riachtanais loingseoireachta.

CCanna

1. Cad iad na caighdeáin atá sonraithe don chábla seo?

Liostaíonn sonraíocht an táirge a soláthraíodh GB/T 9330 agus GB/T 19666 mar na caighdeáin náisiúnta is infheidhme. Má theastaíonn deimhniú breise, tuarascálacha tástála nó doiciméadú easpórtála ó thionscadal, ba cheart an liosta doiciméad riachtanach a dheimhniú roimh tháirgeadh.

2. Cén raon teochta atá sonraithe don insliú XLPE?

Sonraíonn na sonraí teicniúla uasteocht oibriúcháin fhadtéarmach de 90 °C agus lamháltas ró-ualaithe gearrthéarmach de 130 °C. Is é ≥0 °C an íosteocht leagan caighdeánach, agus tá leagan fuardhíonach liostaithe le haghaidh tógála díreach ag -30 °C.

3. Cad iad na méideanna seoltóra agus na cumraíochtaí lárnacha atá ar fáil?

Is iad na trasghearrtha seoltóirí caighdeánacha ná 0.75, 1.0, 1.5, 2.5, 4 agus 6 mm². Áirítear le croí-chumraíochtaí caighdeánacha 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 agus 61 croíleacáin, agus tá croíchomhaireamh speisialta ar fáil le haghaidh táirgeadh saincheaptha.

4. Cathain ar cheart leagan sciath nó armúrtha a shonrú?

Is féidir Shielded ZR-KYJYP a mheas nuair a éilíonn an ciorcad rialaithe cosaint trasnaíochta leictreamaighnéadach. Tá armúrtha ZR-KYJV22 nó ZR-KYJY23 ceaptha chun coinníollacha a leagan ina bhfuil gá le cosaint mheicniúil bhreise, lena n-áirítear feidhmeanna sonraithe adhlactha díreacha. Tá difríocht idir na ceanglais ga lúbthachta idir na tógálacha seo.

5. Cad ba cheart a dhearbhú le haghaidh luachan tionscadail?

Soláthraigh an tsamhail riachtanach, trasghearradh seoltóra, croíchainníocht, neasfhad, modh leagan agus aon riachtanais sciath, armúrtha, íseal-deatach nó fuar-resistant. I gcás orduithe onnmhairiúcháin, ba cheart ceann scríbe, ceanglais ríle agus na doiciméid theicniúla nó iniúchta riachtanacha a dheimhniú freisin.

6. An féidir an cábla a sholáthar i faid saincheaptha?

Tá. Liostaíonn an tsonraíocht a soláthraíodh faid seachadta inoiriúnaithe le lamháltas faid sonraithe de ±0.5%. Is féidir croí-áirimh speisialta agus cumraíochtaí feidhmiúla a phlé freisin de réir riachtanais an tionscadail.
