Úsáidtear Cáblaí Cumhachta Meánvoltais le haghaidh tarchur cumhachta agus dáileadh cumhachta i líonraí meánvoltais, lena n-áirítear eangacha fóntais, áiseanna tionsclaíocha agus suiteálacha fuinnimh in-athnuaite. Soláthraíonn Qiancheng cáblaí inslithe XLPE i6/10kVagus12/20kVrátálacha, le seoltóirí copair nó alúmanaim agus cumraíochtaí croí agus armúr éagsúla.

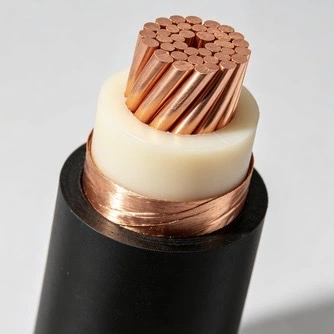

Is éard atá i gcábla meánvoltais tipiciúil ná seoltóir, scáileán seoltóra, insliú XLPE agus scáileán inslithe. Cuidíonn na scáileáin leathsheoltóra an réimse leictreach timpeall an inslithe a rialú, agus soláthraíonn an ciseal XLPE an príomh-insliú leictreach. Is féidir téip chruach nó armúr sreinge cruach a chur leis nuair is gá cosaint mheicniúil bhreise.
Tá seoltóirí copair agus alúmanaim ar fáil le haghaidh riachtanais éagsúla leictreachais agus suiteála. Cuireann copar seoltacht leictreach níos airde ar fáil, agus soláthraíonn alúmanam meáchan seoltóra níos ísle agus is féidir é a bheith oiriúnach nuair a bhíonn meáchan cábla agus costas ábhartha ina bhreithniúcháin thábhachtacha.
| Ainm Táirge | Sonraíochtaí ar Fáil | Rátálacha Voltais | Cumraíochtaí |
|---|---|---|---|

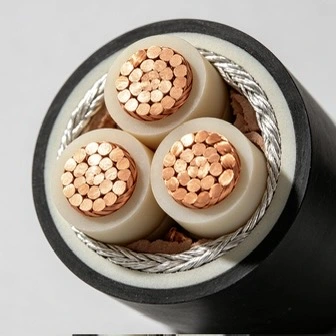

| Cábla Cumhachta Meánvoltais | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800mm² | 6/10kV, 12/20kV | Aon-lárnach, 3 chroí, téip chruach armúrtha, sreang cruach armúrtha, neamharmúrtha, seoltóir copair / alúmanaim |
Tá an seoltóir déanta as copar nó alúmanam srathaithe agus tá sé clúdaithe le scáileán seoltóra, insliú XLPE agus scáileán inslithe. Cuidíonn an tógáil scagtha seo le rialú a dhéanamh ar an réimse leictreach timpeall an inslithe agus soláthraíonn sé an t-insliú leictreach a theastaíonn le haghaidh oibriú meánvoltais.
I gcás dearaí cábla XLPE is infheidhme, féadfaidh teocht oibriúcháin an tseoltóra suas le 90 ° C a bhaint amach faoi ghnáthchoinníollacha oibriúcháin, agus is féidir le teocht seoltóra gearrchiorcaid incheadaithe suas le 250 ° C ar feadh na tréimhse gearrchiorcaid sonraithe.
Is féidir an cábla a sholáthar le armúr nó gan armúr. Soláthraíonn téip chruach agus sreang cruach leibhéil éagsúla cosanta meicniúil agus roghnaítear iad de réir na gceanglas maidir le dearadh agus suiteáil cábla.
Úsáidtear cáblaí meánvoltais chun fostáisiúin, trealamh dáileacháin agus ualaí leictreacha a nascadh laistigh de chórais mheánvoltais. I measc na n-iarratas tipiciúla tá:
Ba cheart go mbeadh an tógáil cábla ag teacht leis na coinníollacha meicniúla agus comhshaoil ag an láithreán suiteála. Is féidir cáblaí neamharmúrtha a úsáid i gcás ina soláthraíonn an córas suiteála cosaint mheicniúil leordhóthanach, amhail tráidirí cábla nó duchtanna oiriúnacha. Úsáidtear tógálacha armúrtha nuair a bhíonn an cábla faoi lé strus meicniúil níos mó nó go dteastaíonn cosaint bhreise uaidh.
I gcás suiteálacha faoi thalamh, suiteálacha díreach-adhlactha, tolláin agus tráidire, ba cheart go gcuirfeadh roghnú cáblaí san áireamh ga lúbthachta, spásáil cáblaí, teocht chomhthimpeallach, coinníollacha teirmeacha agus ualaí meicniúla. Braitheann an cineál armúrtha riachtanach ar an modh suiteála agus ar an leibhéal cosanta seachtrach atá ar fáil.
Braitheann an caighdeán is infheidhme ar dhearadh cábla, rátáil voltais, margadh ceann scríbe agus riachtanais tionscadail. I measc na gcaighdeán ábhartha don raon cábla meánvoltais tá:
| Táirge | Caighdeáin is Infheidhme |
|---|---|
| Cáblaí Cumhachta Meánvoltais | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
I gcás ina n-éilíonn tionscadal caighdeán náisiúnta nó idirnáisiúnta ar leith, ba cheart na ceanglais tógála cábla agus tástála comhfhreagracha a dhearbhú roimh tháirgeadh.
Déantar seiceálacha tríthoiseacha agus leictreacha ar cháblaí meánvoltais críochnaithe de réir na gceanglas táirge is infheidhme. Déanann Qiancheng cigireacht tríthoiseach, tástáil urscaoilte pháirtigh agus tástáil minicíochta cumhachta a sheasamh do tháirgí infheidhme roimh an loingsiú.
Úsáidtear tástáil urscaoilte páirteach chun an córas inslithe a sheiceáil le haghaidh urscaoileadh leictreach logánta, agus fíoraíonn tástáil sheasamh minicíochta cumhachta an insliú faoin voltas tástála sonraithe. Braitheann an modh tástála agus na ceanglais glactha ar an gcaighdeán cábla is infheidhme agus ar shonraíocht an táirge.
Is féidir deimhniú CE agus tuarascálacha tástála ábhartha ó eagraíochtaí tástála cáilithe a sholáthar do tháirgí is infheidhme de réir riachtanais tionscadail nó margaidh.
Ba cheart go mbeadh roghnú cábla bunaithe ar an gcóras leictreach agus ar choinníollacha suiteála seachas ar rátáil voltais amháin. Áirítear ar na príomhfhachtóirí voltas rátáil, ábhar seoltóra, trasghearradh seoltóra, croí-chumraíocht, sruth ualach, ceanglais ghearrchiorcaid, modh suiteála agus coinníollacha comhshaoil.
Ba cheart copar nó alúmanam a roghnú de réir riachtanais leictreacha, meáchan cábla agus costas tionscadail. Ba cheart trasghearradh an tseoltóra a sheiceáil i gcoinne toilleadh iompair reatha, titim voltais incheadaithe agus coinníollacha suiteála. Maidir le hiarratais faoi thalamh nó faoi thalamh díreach, ní mór coinníollacha teirmeacha agus cosaint mheicniúil a mheas freisin.
Ba cheart tógáil armúrtha nó neamharmúrtha a roghnú de réir an leibhéal cosanta meicniúil a theastaíonn ag an láithreán suiteála. Ba cheart an tsonraíocht deiridh a sheiceáil freisin i gcoinne an chaighdeáin náisiúnta nó idirnáisiúnta is infheidhme roimh tháirgeadh.
Is féidir le cáblaí meánvoltais inslithe XLPE seirbhís fhadtéarmach a sholáthar nuair a roghnaítear, nuair a shuiteáiltear agus go n-oibrítear iad i gceart laistigh dá dteorainneacha sonraithe leictreachais agus comhshaoil. Faoi choinníollacha socraithe oiriúnacha agus ualaí oibriúcháin incheadaithe, d'fhéadfadh saol seirbhíse de thart ar 40-50 bliain a bheith indéanta. Braitheann saol seirbhíse iarbhír ar theocht oibriúcháin, próifíl ualaigh, timpeallacht suiteála, taise, strus meicniúil agus cáilíocht suiteála.
Qianchengsoláthraíonn sé ráthaíocht cáilíochta 15 bliana le haghaidh gnáthúsáide faoi na coinníollacha táirge agus suiteála is infheidhme.
