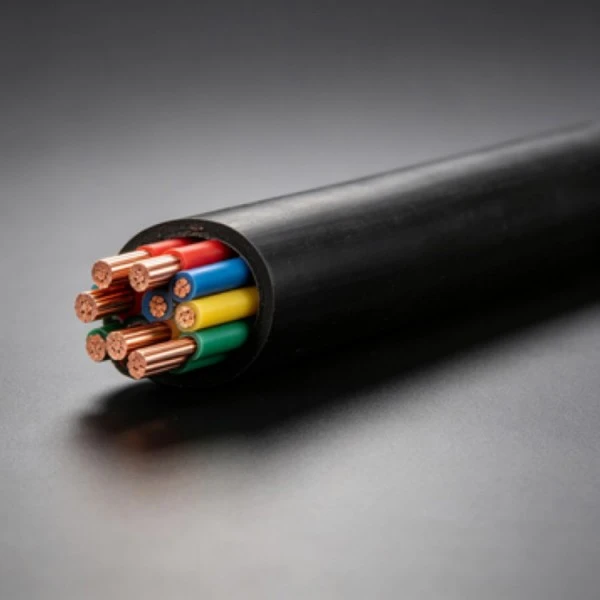

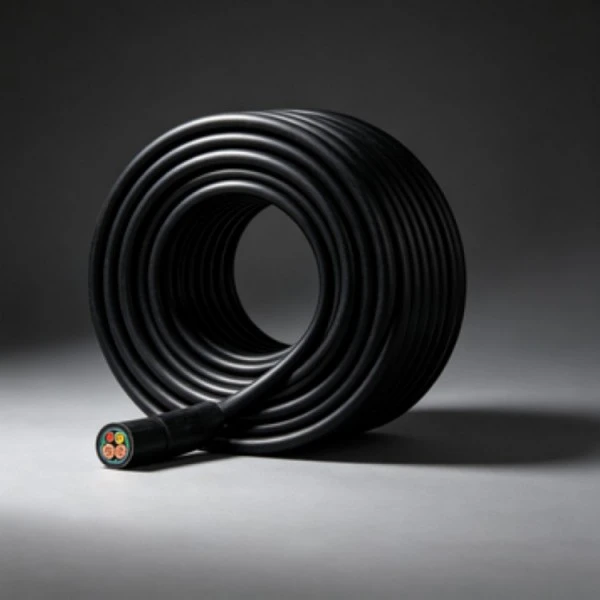

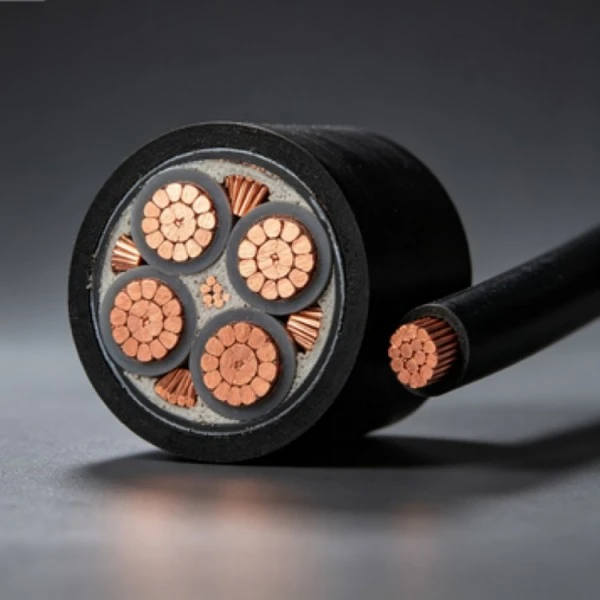

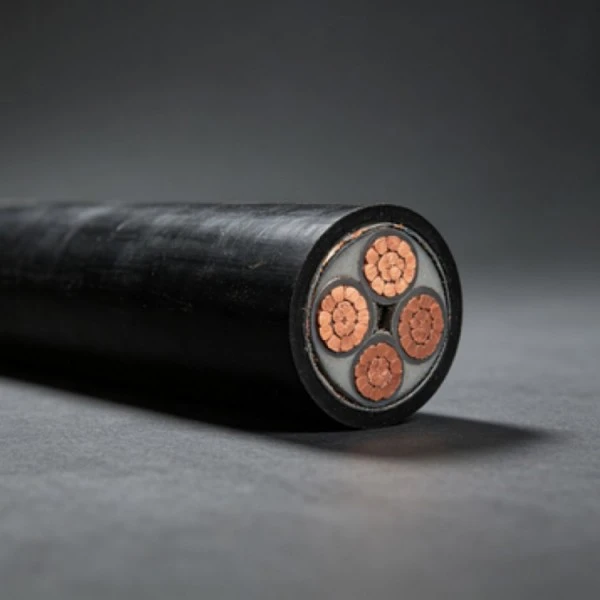

Comhcheanglaíonn Cábla Cumhachta Ísealvoltais Copper XLPE seoltóirí copair le insliú poileitiléin tras-nasctha (XLPE) le haghaidh tarchur agus dáileadh cumhachta íseal-voltais. Clúdaíonn na méideanna seoltóra atá ar fáil feidhmchláir choiteanna tógála, trealaimh agus dáileacháin, agus tá tógálacha seoltóra soladacha agus shnáithe san áireamh sna sonraíochtaí liostaithe. Ba cheart méid cábla, modh suiteála agus ceanglais an tionscadail a dhearbhú roimh tháirgeadh.
| Roinn ainmniúil (mm²) | Min. sreanga seoltóir | Seoltóir OD (mm) | Tiús inslithe XLPE (mm) | Thart. insliú OD (mm) | uas. friotaíocht seoltóir ag 20 ℃ (Ω / km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (B) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4(B) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6(B) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
Soláthraíonn an seoltóir príomhchonair iompair an chábla. Áiríonn na sonraíochtaí a soláthraíodh tógálacha soladacha agus snáithe araon ag trasghearrthacha níos lú, agus úsáideann méideanna níos mó seoltóirí il-sreangacha snáithe. Tá luachanna friotaíochta seoltóir ag 20 ℃ liostaithe sa tábla teicniúil le haghaidh fíorú sonraíochta.
Soláthraíonn poileitiléin tras-nasctha an príomh-insliú leictreach timpeall an tseoltóra copair. I gcomparáid le gnáth-pholaitiléin teirmeaplaisteacha, roghnaítear XLPE go coitianta le haghaidh cáblaí cumhachta ina bhfuil gá le cumas teirmeach níos airde agus airíonna inslithe cobhsaí. Ba cheart go leanfadh na teorainneacha teochta oibriúcháin iarbhír an tsonraíocht táirge is infheidhme.
Athraíonn trastomhas seoltóra, tiús inslithe agus neastrastomhas inslithe de réir an trasghearrtha ainmniúil. Tá na luachanna seo tábhachtach agus comhoiriúnacht cáblaí le críochfoirt, seoladáin, tráidirí cábla agus comhpháirteanna suiteála eile á seiceáil.
Soláthraíonn an insliú cosaint i gcoinne gnáthláimhseála le linn suiteála cábla. Mar sin féin, níor cheart go gcaithfí leis an gcábla mar ionadach ar thógáil solúbtha nó armúrtha tiomnaithe i gcás ina bhfuil gluaiseacht leanúnach, tionchar meicniúil tromchúiseach, fórsa tarraingthe iomarcach nó coinníollacha speisialta eile i gceist leis an suiteáil.
Soláthraíonn an meascán de sheoltóir copair agus insliú XLPE tógáil cábla cumhachta íseal-voltais traidisiúnta le haghaidh dáileadh leictreach. Ba cheart friotaíocht seoltóra, toisí inslithe agus ceanglais sheasamh voltais a fhíorú i gcoinne an chaighdeáin is infheidhme agus sonraíocht an tionscadail sula nglacfar leis.
Is féidir Cábla Cumhachta Ísealvoltais Copair XLPE a shonrú de réir an ualaigh leictreach, an timpeallacht suiteála agus an tógáil seoltóir riachtanach seachas trasghearradh a roghnú bunaithe ar reatha ainmniúil.
Ba cheart toisí na gcáblaí críochnaithe a sheiceáil i gcoinne na sonraíochta táirge is infheidhme. Maidir leis an gceanglas tástála voltas AC arna sholáthar, seasann an cábla3.5 kV ar feadh 5 nóiméadgan miondealú ag teocht chomhthimpeallach. Ba cheart an nós imeachta tástála is infheidhme agus na critéir glactha a dheimhniú i gcoinne an chaighdeáin ábhartha don chábla ordaithe.
Is féidir le haitheantas leanúnach ainm an mhonaróra, múnla an táirge agus an voltas rátáil a áireamh, de réir na gceanglas marcála is infheidhme. Is féidir ábhar marcála sonrach a dhearbhú roimh tháirgeadh nuair a sholáthraítear an cábla le haghaidh feidhmchlár thar lear nó atá sainiúil don tionscadal.
Is féidir le cigireacht friotaíocht seoltóra, tomhais tríthoiseach, riocht inslithe agus na tástálacha leictreachais sonraithe a chlúdach. I gcás ina n-éilíonn an tionscadal taifid iniúchta mhonarcha nó doiciméadú tástála breise, ba cheart na ceanglais sin a dhearbhú nuair a chuirtear an t-ordú.
Is féidir tráidirí cábla a úsáid le haghaidh dáileadh cumhachta i bhfoirgnimh, monarchana, íoslaigh agus suiteálacha dá samhail. Ba cheart cáblaí cumhachta agus rialaithe a shocrú de réir an dearadh leictreach, le spás leordhóthanach le haghaidh diomailt teasa agus rochtain le haghaidh iniúchta. Ba cheart go leanfadh tacaí, eatraimh socraithe agus deighilt cáblaí an tsonraíocht suiteála is infheidhme.
Le haghaidh adhlactha díreach, ba cheart an bealach cábla, doimhneacht adhlactha, coinníollacha ithreach agus cosaint mheicniúil a chinneadh de réir dearadh an tionscadail. Ba cheart rudaí géara agus ró-strus meicniúil a sheachaint le linn luí seoil. I gcás ina bhféadfadh an tsuiteáil a bheith faoi lé tochailte nó tionchar seachtrach, ba cheart breathnú ar chosaint mheicniúil bhreise.
Is féidir suiteáil seoladáin a úsáid le haghaidh sreangú folaithe i mballaí deighilte, struchtúir urláir agus bealaí cosanta eile. Ba chóir go mbeadh an taobh istigh den seoladán saor ó bhruscar agus imill ghéar, agus ba cheart go bhfanfadh tarraingt cábla laistigh de na teorainneacha meicniúla ceadaithe. Ba cheart hailt cábla a bheith suite i mboscaí acomhal inrochtana nó i dtrealamh dáileacháin seachas taobh istigh de chodanna seoladáin folaithe.
Éilíonn suiteálacha ingearacha ard-ardú aird ar mheáchan an chábla agus ar shocrú socraithe. Ba cheart tacaíocht a thabhairt do cháblaí ag eatraimh chuí seachas ligean dóibh oibriú ar aon phointe nasctha amháin. Ba cheart don chóras socraithe cosc a chur ar ghluaiseacht iomarcach agus ar strus meicniúil le linn seirbhíse.
Éilíonn suiteáil lasmuigh breithniú ar sholas na gréine, teocht, taise, cosaint mheicniúil agus tógáil truaill an chábla. Maidir le ródú lastuas, ba cheart tacaíochtaí agus imréitigh oiriúnacha a sholáthar. I gcás ina bhfuil an cábla nochta do choinníollacha lasmuigh den raon feidhmithe rátáilte, d'fhéadfadh go mbeadh gá le sceach nó le tógáil cábla eile.
Tá raon na sonraíochtaí liostaithe ó 1.5 mm² go 400 mm². Áirítear ar mhéideanna níos lú roghanna seoltóirí soladacha agus snáithe, agus úsáideann méideanna níos mó tógálacha snáithe il-sreang. Ba cheart an méid is gá a roghnú de réir an tsrutha ualaigh, titim voltais, an modh suiteála agus na ceanglais leictreacha is infheidhme.
Úsáideann seoltóirí soladacha sreang seoltóra amháin, agus is éard atá i bhfoirgníochtaí snáithe ná sreanga iolracha. Féadfaidh seoltóirí soladacha a bheith oiriúnach do shreangú seasta nuair nach bhfuil solúbthacht ina riachtanas mór. Soláthraíonn seoltóirí snáithe láimhseáil níos éasca nuair is gá an cábla a chur timpeall ar threalamh nó trí chosáin suiteála níos casta.
Cuir trasghearradh an seoltóra, tógáil seoltóra, voltas rátáil, fad cábla riachtanach, cainníocht, modh suiteála agus ceann scríbe seachadta ar fáil. Maidir le horduithe tionscadail, ba cheart an caighdeán is infheidhme, na doiciméid iniúchta, na ceanglais mharcála agus na sonraíochtaí pacáistithe a dheimhniú freisin.
Is féidir faid cábla saincheaptha agus marcáil aitheantais a phlé de réir na sonraíochta táirgthe agus an chainníocht ordaithe. Le haghaidh orduithe saincheaptha, cuir an fad riachtanach, an chaoinfhulaingt, an t-ábhar marcála, an modh pacáistithe agus an sceideal seachadta ar fáil ionas gur féidir na sonraí seo a athbhreithniú roimh tháirgeadh.
Ag brath ar an gcaighdeán táirge is infheidhme agus ar an tsonraíocht cheannaigh, is féidir go n-áireofaí le hiniúchadh friotaíocht seoltóra, tomhais tríthoiseacha, seiceálacha a bhaineann le insliú agus tástáil sheasamh voltais AC. Má éilíonn tionscadal tuarascáil tástála mhonarcha ar leith nó formáid iniúchta, ba cheart é seo a lua roimh tháirgeadh.
Is féidir é a mheas le haghaidh iarratais lasmuigh nó faoi thalamh nuair a bhíonn an tógáil cábla roghnaithe agus an sheath oiriúnach don timpeallacht suiteála. Ba cheart coinníollacha ithreach, taise, solas na gréine, luchtú meicniúil agus teocht suiteála a athbhreithniú sula ndearbhaítear an tsonraíocht.
Níor cheart go ndéanfaí gnáth-thógáil cábla cumhachta ísealvoltais a shonrú go huathoibríoch le haghaidh tarraingt leanúnach, lúbthachta arís agus arís eile nó gluaiseacht torsional. Is gnách go mbíonn gá le tógáil cábla sholúbtha a rátáiltear go sonrach le haghaidh seirbhíse soghluaiste le trealamh a bhfuil na ceanglais sin aige.
Deimhnigh múnla an táirge, trasghearradh seoltóra, tógáil seoltóra, toisí inslithe, fad cábla, marcáil agus caighdeán is infheidhme. I gcás tionscadal athuair, trí na sonraíochtaí seo a choinneáil comhsheasmhach cuidíonn sé leis na difríochtaí idir baisceanna táirgeachta a laghdú agus déanann sé cigireacht isteach a shimpliú.
Cuir an méid seoltóir riachtanach, tógáil, fad cábla, cainníocht, modh suiteála agus ceann scríbe ar fáil.Qianchengis féidir leis na ceanglais theicniúla a athbhreithniú agus an tsonraíocht agus an doiciméadú atá ar fáil a dhearbhú roimh tháirgeadh.
