Mianadóireacht Cábla Rubair Sciath Solúbtha

Múnlaí: MYP, MYPT.

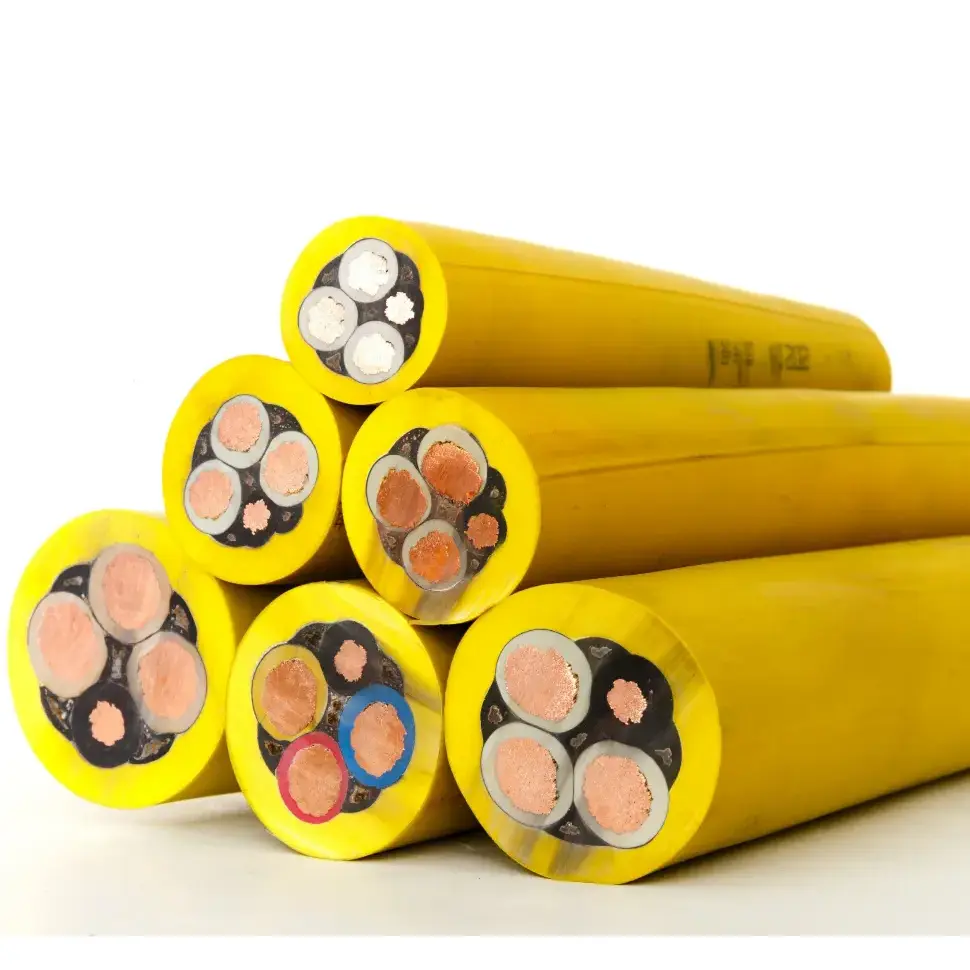

Is cábla rubair-sheathed solúbtha do threalamh leictreach soghluaiste a úsáidtear i mianadóireacht faoi thalamh é Cábla Rubair Sciath Solúbtha Mianadóireachta. Tagraíonn an tsonraíocht táirge a soláthraíodh do MT/T 818.7-2009 agus comhcheanglaíonn sí seoltóir copair ilshnáithe, insliú rubair sainchuspóra, sciath braidáilte le sreang copair agus truaill rubair ard-láidre. Tá an tógáil beartaithe d'iarratais a bhaineann le lúbadh, tarraingt, torsion agus nochtadh do dheannach, taise agus teagmháil mheicniúil arís agus arís eile.

Tábla Sonraíochtaí Táirge agus Paraiméadair Theicniúla

Príomhghnéithe Tógála

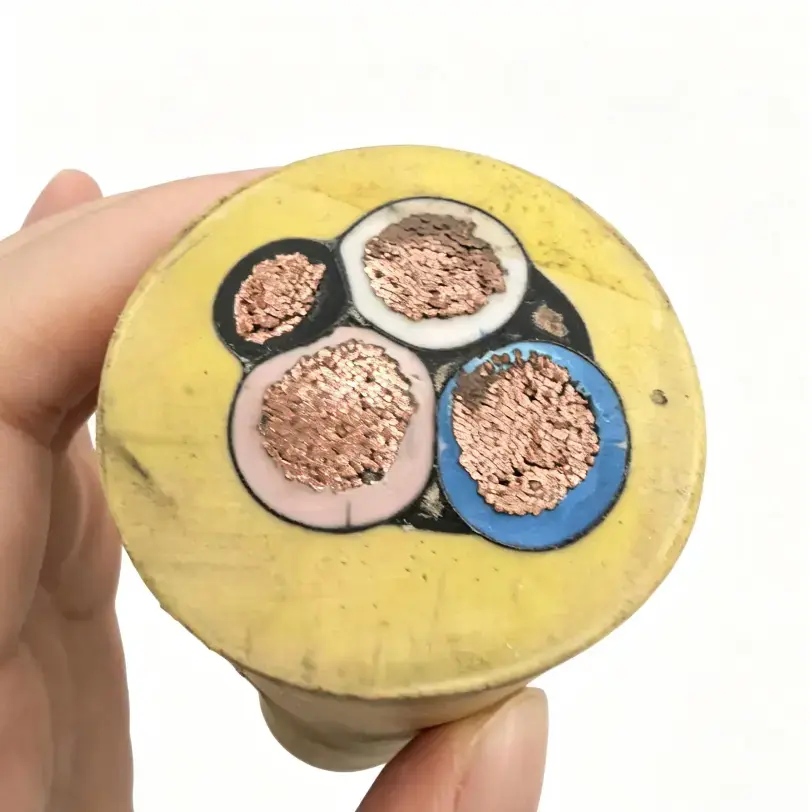

1. Seoltóir Copar Solúbtha

Úsáideann an cábla seoltóir copair il-snáithe ard-íonachta saor ó ocsaigine. I gcomparáid le tógáil docht seoltóra, is fearr an socrú snáithe a oiriúnú do shuiteálacha soghluaiste ina ndéantar an cábla a lúbadh, a bhogadh nó a chasadh arís agus arís eile le linn oibriú trealaimh.

2. Insliú Rubair agus Sheath Cosanta

Sonraítear rubar sainchuspóra don chiseal inslithe, agus cuirtear síos ar an truaill sheachtrach mar chaitheamh-resistant, ola-resistant, tarraing-resistant agus tionchar-resistant. Tá na saintréithe ábhartha seo ábhartha maidir le bealaí faoi thalamh ina bhféadfadh an cábla dul i dteagmháil le trealamh, deannach guail, taise nó ola hiodrálach.

3. Sciath Braided Copper-Wire

Liostaíonn an tsonraíocht a soláthraíodh sciath braidáilte copar-sreang le clúdach sciath de 85% ar a laghad. Is féidir le sciath mhiotalacha cúpláil leictreamaighnéadach a laghdú idir an cábla agus an trealamh leictreach in aice láimhe, cé go mbraitheann an éifeacht sciath iarbhír freisin ar shuiteáil cábla, foirceannadh sciath agus talamh.

4. Cumhacht Comhcheangailte agus Croí Rialú

Is féidir leis an tógáil croíleacáin chumhachta agus rialaithe a ionchorprú laistigh den chomhthionól cábla céanna. Tá an socrú seo úsáideach nuair a éilíonn trealamh mianadóireachta soghluaiste cumhacht leictreach agus naisc rialaithe ghaolmhara, faoi réir chumraíocht chiorcaid an trealaimh.

Coinníollacha Iarratais

Tá Cábla Rubair Sciath Solúbtha Mianadóireachta beartaithe le haghaidh trealamh soghluaiste faoi thalamh ina bhfuil an luchtú leictreach in éineacht le gluaiseacht meicniúil arís agus arís eile. Ba cheart an múnla cruinn a roghnú de réir voltas rátáil, trasghearradh seoltóra, socrú croí, fad cábla, patrún gluaiseachta agus coinníollacha comhshaoil.

1. Trealamh Mianadóireachta Meicnithe go hiomlán

Is féidir an tógáil solúbtha a úsáid le haghaidh trealamh soghluaiste a oibríonn feadh aghaidheanna mianadóireachta meicnithe, áit a bhfuil gluaiseacht cábla agus lúbthachta arís agus arís eile mar chuid den ghnáthoibríocht. Ba cheart go mbeadh méid an seoltóra agus cumraíocht an chroí ag teacht le riachtanais leictreachais an trealaimh.

2. Trealamh Bóthair Faoi Thalamh

D'fhéadfadh cábla a bheith ag teastáil ó threalamh soghluaiste a oibríonn ar bhóithre faoi thalamh a bhfuil frithsheasmhacht in aghaidh tarraingthe, imbhuailte agus scríobach. Ba cheart an cineál trealaimh, an bealach suiteála agus an t-imréiteach atá ar fáil a chur san áireamh agus an tógáil cábla cuí á chinneadh.

3. Limistéir le Cur isteach Leictreamaighnéadach

Nuair a shuiteáiltear mótair ardchumhachta, tiontairí minicíochta nó trealamh leictreach eile in aice le ciorcaid rialaithe nó monatóireachta, is féidir leis an gciseal sciath miotalach cuidiú le cúpláil leictreamaighnéadach a theorannú. Is codanna tábhachtacha den suiteáil iomlán iad an nasc sciath ceart agus an talamh.

4. Coinníollacha Faoi Thalamh Taise agus Dusty

Soláthraíonn an insliú rubair agus an sheath seachtrach tógáil atá beartaithe le haghaidh timpeallachtaí éilitheacha faoi thalamh. Ba cheart oiriúnacht chomhshaoil ​​iarbhír a sheiceáil i gcoinne nochtadh uisce, teocht, teagmháil ola, luchtú meicniúil agus riachtanais shonracha an mhianaigh.

Pointí Teicniúla maidir le Roghnú Cábla

1. Trasghearradh Voltas Rátaithe agus Seoltóra

Liostaíonn an tsonraíocht a soláthraíodh voltas rátáil 0.66/1.14 kV agus tras-ailt seoltóra ó 10 mm² go 150 mm². Ba cheart go mbreithneodh an roghnú ualach trealaimh, titim voltais incheadaithe, fad an chábla agus na coinníollacha suiteála a bhfuiltear ag súil leo seachas méid an tseoltóra amháin.

2. Gluaiseacht Mheicniúil

Maidir le trealamh mianadóireachta soghluaiste, féadfaidh an cábla taithí a fháil ar lúbadh, torsion agus dragging arís agus arís eile. Dá bhrí sin, ba cheart snáitheáil an tseoltóra, an insliú, an truaill agus an ga suiteála a chur san áireamh le chéile agus an cábla á mheas le haghaidh leagan amach trealaimh ar leith.

3. Riachtanais Sciath

Úsáideann an táirge a sholáthraítear sciath braidáilte copar-sreang le clúdach sonraithe ≥85%. Má tá an cábla suiteáilte gar do thiomáineann minicíochta athraitheach nó mótair ardchumhachta, ba cheart an socrú sciath riachtanach a sheiceáil i gcoinne riachtanais mhonaróir an trealaimh agus dearadh leictreach an mhianaigh.

4. Riachtanais lasair-retardant

Sonraíonn na sonraí teicniúla a soláthraíodh go bhfuiltear ag comhlíonadh na gceanglas lasair-retardant mianadóireachta MT 386 agus féin-mhúchadh tar éis baint lasair. I gcás ina bhfuil deimhniú sonrach sábháilteachta mianach nó doiciméadú tástála breise ag teastáil ó thionscadal, ba cheart na ceanglais sin maidir le samhail chruinn an chábla a dhearbhú roimh an soláthar.

Rialú Cáilíochta agus Doiciméadúchán Teicniúil

Maidir le soláthar cábla mianadóireachta, ba cheart go gclúdódh fíorú teicniúil na ceanglais mhúnla, voltas rátáil, trasghearradh seoltóra, socrú croí, tógáil sciath, friotaíocht leictreach agus tástáil infheidhme. Soláthraíonn na mionsonraí seo bonn níos soiléire maidir le roghnú agus glacadh táirgí ná na tuairiscí ginearálta feidhmíochta.

Is féidir le Qiancheng sonraíochtaí táirge agus doiciméadú teicniúil tacaíochta a sholáthar de réir an mhúnla cábla roghnaithe agus na ceanglais tionscadail. I gcás inar gá deimhniú, tuarascálacha tástála nó taifid chigireachta eile, ba cheart na doiciméid is infheidhme a dheimhniú le linn na céime athfhriotail agus ordaithe.

Cad is cóir a dheimhniú roimh ordú?

1. Trealamh agus Feidhm

Cuir an cineál trealaimh, an timpeallacht oibriúcháin ar fáil agus cibé an n-úsáidfear an cábla le haghaidh oibriú seasta nó soghluaiste. Cuidíonn sé seo lena chinneadh an bhfuil an tógáil solúbtha agus socrú sciath ag teacht leis an suiteáil iarbhír.

2. Riachtanais Leictreach

Deimhnigh voltas rátáil, trasghearradh seoltóra, líon na gcroí cumhachta, riachtanais lárnacha rialaithe agus fad cábla. Le haghaidh ritheann cábla níos faide, ba cheart titim voltais agus friotaíocht seoltóra a mheas freisin.

3. Coinníollacha Meicniúla

Is féidir le faisnéis faoi mhinicíocht tarraingthe, treo lúbthachta, ga suiteála íosta, teagmháil le hinnealra agus tionchar féideartha cabhrú le tógáil cábla cuí a chinneadh.

4. Riachtanais Doiciméadúcháin

Roimh an táirgeadh nó an loingsiú, deimhnigh na caighdeáin mhianadóireachta is infheidhme, na ceanglais deimhniúcháin, na taifid iniúchta agus na doiciméid theicniúla eile a éilíonn an mianach, an monaróir trealaimh nó an tsonraíocht tionscadail.

CCanna

C1: Cad iad na sonraíochtaí atá ar fáil?

A: Liostaíonn an tsonraíocht a soláthraíodh samhlacha MYP agus MYPT, le voltas rátáil 0.66/1.14 kV agus tras-ailt seoltóra ó 10 mm² go 150 mm². Ba cheart an socrú croí riachtanach a dhearbhú de réir an trealaimh agus an dearadh ciorcad.

C2: Cad é feidhm na ciseal sciath?

A: Úsáideann an cábla sciath braidáilte copar-sreang le clúdach sciath sonraithe ≥85%. Is féidir leis an sciath cabhrú le cúpláil leictreamaighnéadach ó threalamh leictreach in aice láimhe a laghdú. Braitheann a éifeachtúlacht iarbhír ar an suiteáil iomlán, lena n-áirítear foirceannadh sciath agus talamh.

C3: An féidir an cábla a úsáid le haghaidh trealamh faoi thalamh soghluaiste?

A: Tá an seoltóir solúbtha agus tógáil rubair beartaithe le haghaidh feidhmchláir shoghluaiste a bhaineann le lúbadh, torsion agus tarraing arís agus arís eile. Ba cheart go gcuirfí san áireamh sa roghnú deiridh gluaiseacht trealaimh, ródú cábla, voltas, méid seoltóra agus coinníollacha comhshaoil.

C4: Cad iad na caighdeáin a ndéantar tagairt don chábla seo?

A: Tagraíonn an fhaisnéis táirge MT/T 818.7-2009 do shonraíocht an chábla mianadóireachta agus MT 386 do riachtanais lasair-retardant mianadóireachta. Ba cheart na doiciméid chaighdeáin agus deimhniúcháin is infheidhme a dheimhniú i gcomhréir leis na ceanglais mhúnla agus tionscadail bheacht.

C5: Cén fhaisnéis atá ag teastáil le haghaidh luachan?

A: Áirítear leis an bpríomhfhaisnéis múnla cábla, voltas rátáil, trasghearradh seoltóra, croí-chumraíocht, fad riachtanach, cainníocht, trealamh iarratais agus coinníollacha suiteála. Ba cheart aon cheanglais deimhniúcháin nó doiciméad iniúchta a bhaineann go sonrach le tionscadal a sholáthar freisin.

C6: An féidir doiciméid theicniúla a sholáthar leis an gcábla?

A: Is féidir sonraíochtaí teicniúla agus doiciméid tacaíochta is infheidhme a sholáthar de réir na riachtanas múnla agus tionscadail roghnaithe. I gcás tionscadal mianadóireachta, ba cheart na deimhnithe agus na taifid tástála riachtanacha a dheimhniú sula dtabharfar an t-ordú chun críche.
