Comhlíonann Cábla Cumhachta Inslithe 21/35kV XLPE ó Qiancheng na ceanglais maidir le tógáil príomhlínte tarchuir ardvoltais amhail athchóiriú greille cumhachta uirbigh agus tarchur cumhachta d'fhostáisiúin mhianadóireachta tionsclaíochta.
Cábla Cumhachta Inslithe Qiancheng 21/35kV XLPE. Comhlíonann sé déchaighdeáin GB/T 12706 agus IEC 60840. Le voltas rátáil 21/35kV, feidhmíonn sé mar phríomhchábla tarchurtha cumhachta meán-agus-ardvoltais.

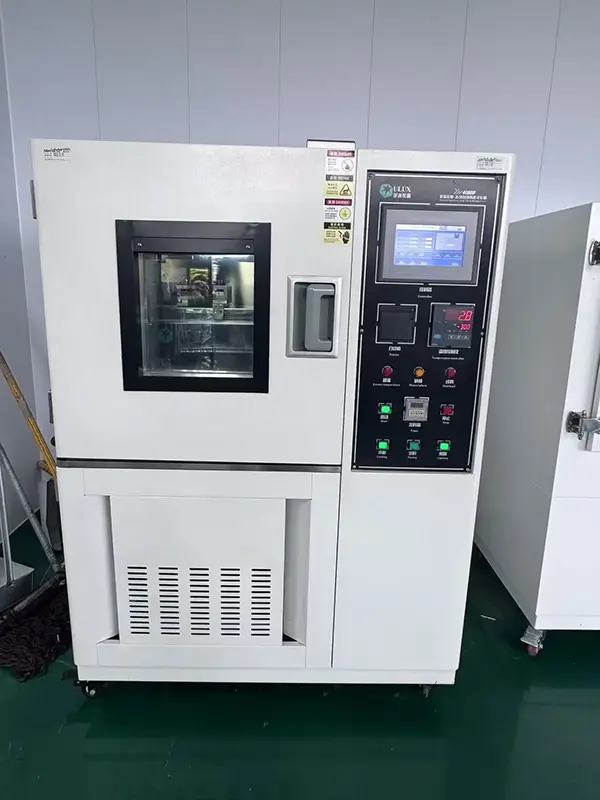

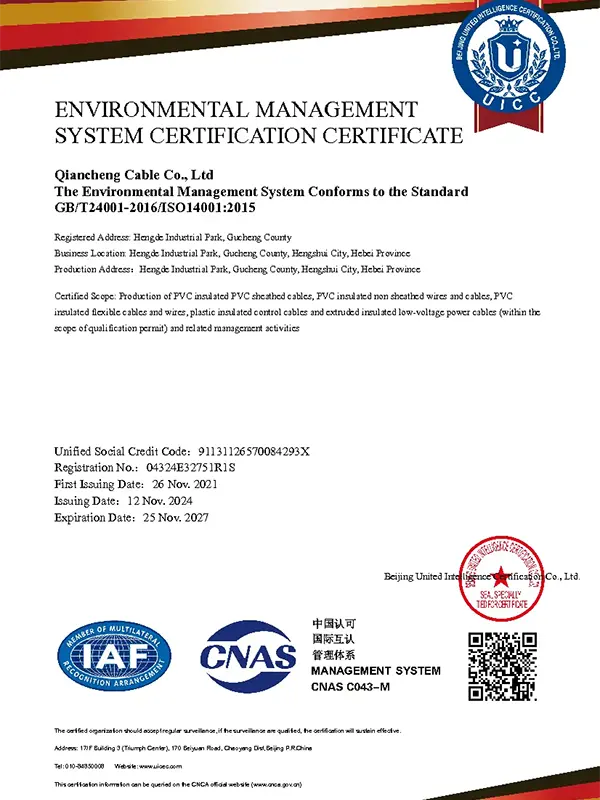

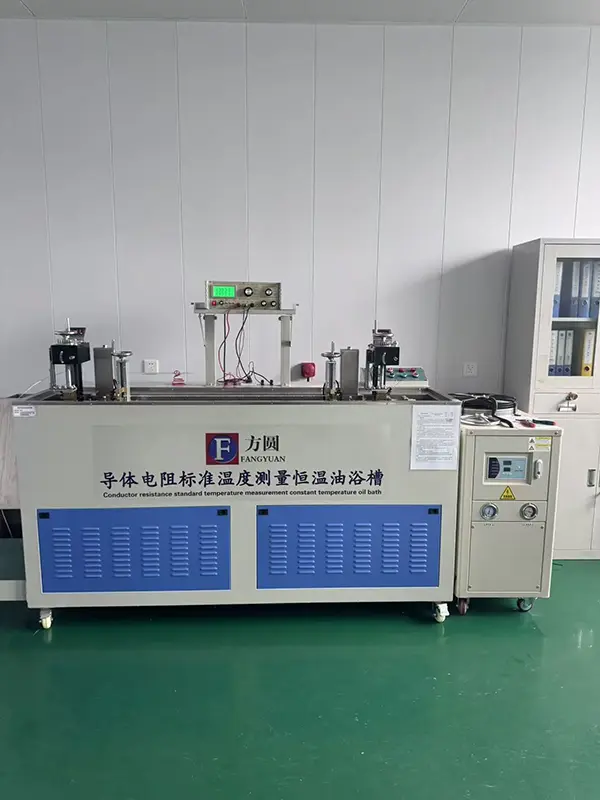

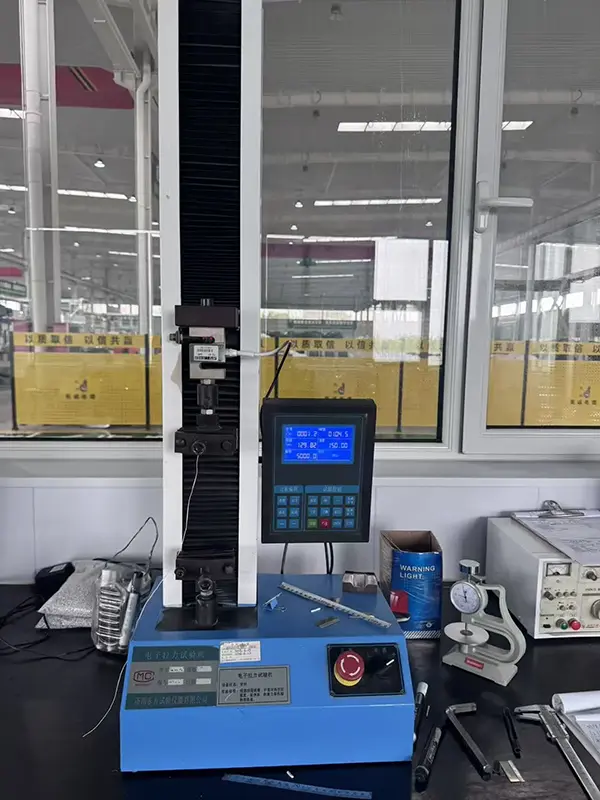

Tá taithí 20 bliain ag ár monarcha i ndéantúsaíocht cábla. Tá sé feistithe le saotharlann tástála creidiúnaithe CNAS. Is féidir cáilíochtaí lán-raoin a fhíorú ar an láithreán gréasáin oifigiúil. Tagann tuarascálacha cigireachta cáilíochta agus deimhnithe mhonarcha le gach baisc cáblaí, agus tá gach doiciméad cáilíochta inrianaithe lena fhíorú.
Tá níos mó ná 800000 méadar de Chábla Cumhachta Inslithe Qiancheng 21/35kV XLPE soláthraithe le haghaidh leathnú fostáisiúin, athchóiriú soláthair cumhachta ardvoltais i limistéir mhianadóireachta agus tionscadail dáileadh cumhachta iomlán na bpáirceanna tionsclaíocha i réigiún Shandong. Ní chruthaíonn tástálacha oibríochta allamuigh aon dul in aois inslithe ná aon chliseadh tar éis oibriú lánualach leanúnach 3 bliana.
|
Achar Trasghearrthach Seoltóra Ainmniúil (mm²) |
Tiús Insliú (mm) |
Tiús Sheath (mm) |
Neastrastomhas Cábla Amuigh (mm) |
Cu Resistance DC (Ω/km) |
DC Friotaíocht Al (Ω/km) |
Voltas Tástála (kV/5min) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu in Ithir Dhíreach-adhlactha (A) |
Ampacity-Al in Ithir Dhíreach-adhlactha (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
Seoltóir copair shnáithe dlúthaithe ard-íonachta saor ó ocsaigine. Coimeádtar friotaíocht DC tomhaiste an tseoltóra go docht laistigh de theorainneacha na gcaighdeán náisiúnta, le caillteanas seoltach íseal. Ardú teochta tomhaiste faoi ualach trom-srutha ≤65K.
Monaraithe ag próiseas comhtháite trí-chomh-easbhrúite. Tá tiús inslithe aonfhoirmeach gan bearnaí aeir. Féadann sé tástáil voltas minicíochta cumhachta 42kV a sheasamh ar feadh 1 uair an chloig gan miondealú. Feidhmíonn sé mar chroí-struchtúr brú-iompartha de Chábla Cumhachta Inslithe Qiancheng 21/35kV XLPE.
Combined structure of inner semi-conductive shield and outer semi-conductive shield, which equalizes electric-field distribution and prevents insulation damage caused by local electric-field concentration.
Cuireann armúrtha cruach-théip in aghaidh fórsa bhrúite agus damáiste ó thochailt faoin talamh. Soláthraíonn sceach sheachtrach HDPE friotaíocht creimeadh aigéad-alcaile agus friotaíocht UV-aosaithe, atá oiriúnach do chásanna éagsúla leagan: adhlacadh díreach, suiteáil seoladáin agus ródú cábla-tráidire.
Tá aicme friotaíochta teochta 90 ℃ ag ábhar tras-nasctha XLPE. Is féidir leis ró-ualach gearrthéarmach a sheasamh ag 250 ℃ ar feadh 5 soicind gan leá. Is ar éigean a dhíghrádaíonn insliú faoi tharchur ualach trom fadtéarmach, ag laghdú minicíocht cothabhála locht líne.
Test procedures from copper-material incoming inspection to finished-cable delivery. Key test data including voltage-withstand, partial discharge and thermal aging are recorded in the system. Buyers can access all original test data via batch numbers.
Feidhmíocht Tá comhéifeacht líonta os cionn 92% ag seoltóir comhdhlúite. I gcomparáid le gnáthcháblaí le snáitheanna scaoilte, laghdaítear an titim voltas líne thart ar 7% i dtomhas iarbhír, rud a shábháil caillteanas tomhaltas cumhachta le linn oibriú fadtéarmach na greille cumhachta.
Roghanna Cábla Cumhachta Inslithe Qiancheng 21/35kV XLPE saincheaptha: truaill íseal-deatach saor ó halaigine LSZH, cineál lasair-retardant Aicme-A agus cineál resistant dóiteáin, ag oiriúnú do choinníollacha oibre cosanta dóiteáin speisialta ar nós tolláin agus seomraí dáileadh cumhachta faoi iamh.
Leag an mhaolú gainimh mhín ar bhun an trinse roimh leagan. Doimhneacht adhlactha na gcáblaí armúrtha ≥0.8m. Seachain limistéir atá faoi réir rollta feithiclí troma. Marcáil bealaigh a chríochnú tar éis na tógála chun gearradh siar cábla a chosc trí thochailt níos déanaí.
I gcás Cábla Cumhachta Inslithe XLPE singil Qiancheng 21/35kV, ní bheidh ga lúbthachta níos lú ná 15 uair trastomhas seachtrach an chábla. Bearnaí diomailt teasa a chur in áirithe le haghaidh socrú ilchábla chun róthéamh de bharr cruachta dlúth a sheachaint.
Seachain tumoideachas fadtéarmach i séarachas atá creimneach go láidir agus nochtadh lasmuigh gan chosaint faoi sholas na gréine dian. Cáblaí réamhtheasa roimh leagan síos ag teocht faoi bhun 0 ℃ chun scoilteadh brittle an truaill sheachtraigh a chosc.
Déanfar atástáil ar mhinicíocht cumhachta-voltais-resistant tar éis an leagan a bheith críochnaithe. Ní cheadaítear lascadh cumhachta ach amháin tar éis tástálacha a rith. Is féidir ár dteicneoirí gairmiúla a sheoladh chun treoir glactha ar an láthair a sholáthar.
A: I gcomparáid le seoltóir traidisiúnta scaoilte, féadann an tógáil dhlúth bearnaí seoltóra a laghdú agus tacú le friotaíocht leictreach níos ísle. Cuidíonn sé freisin le hardú teochta a bhainistiú faoi luchtú ard-reatha, atá úsáideach le haghaidh iarratais tarchurtha cumhachta fadtéarmacha.
A: Is é an teocht oibriúcháin fadtéarmach inslithe XLPE ná 90 ℃. Faoi choinníollacha ró-ualaithe gearrchiorcad nó gearrthréimhse, is féidir leis an insliú teocht suas le 250 ℃ a sheasamh ar feadh tréimhse ghearr sonraithe. Ba cheart go leanfadh na teorainneacha oibriúcháin iarbhír an caighdeán cábla is infheidhme agus na coinníollacha suiteála.
A: Cuidíonn na sraitheanna leathsheoltach laistigh agus lasmuigh chun dáileadh an réimse leictrigh timpeall an inslithe a rialú. Trí thiúchan áitiúil réimse leictrigh a laghdú ag na comhéadain seoltóra agus inslithe, tacaíonn an córas sciath le feidhmíocht inslithe cobhsaí le linn oibriú ardvoltais.
A: Is fearr tógáil armúrtha go ginearálta nuair a éilíonn adhlacadh díreach cosaint mheicniúil bhreise. Is féidir mhaolú gaineamh oiriúnach a sholáthar ag bun an trinse, agus ba cheart go gcomhlíonfadh an doimhneacht adhlactha an tsonraíocht tionscadail is infheidhme. Ba cheart bealaí cábla a mharcáil go soiléir freisin tar éis iad a shuiteáil, go háirithe in áiteanna ina bhféadfadh tochailt níos déanaí nó trácht feithicle tarlú.
A: Níor cheart go mbeadh an ga lúbthachta íosta do chábla aonair níos lú ná 15 uair a thrastomhas seachtrach mura sonraítear a mhalairt sa tsonraíocht is infheidhme. Nuair a shuiteáiltear roinnt cáblaí go comhthreomhar, ba cheart spásáil leordhóthanach a choinneáil le haghaidh diomailt teasa. Ba cheart cruachadh iomarcach a sheachaint chun ardú teochta gan ghá a chosc.
A: Ba cheart nochtadh fadtéarmach do shéarachas atá creimneach go láidir agus coinníollacha lasmuigh gan chosaint le solas na gréine dian a sheachaint mura rud é go bhfuil an tógáil cábla roghnaithe fíoraithe do na timpeallachtaí seo. Le suiteáil ag teocht chomhthimpeallach faoi bhun 0 ℃, ba cheart bearta réamhthéamh cuí a ghlacadh chun an baol damáiste brittle don truaill a laghdú.
A: Tar éis na suiteála, ba cheart an t-iniúchadh leictreachais riachtanach agus an tástáil sheasamh voltas minicíochta cumhachta a chomhlánú de réir na gcaighdeán is infheidhme agus na gceanglas tionscadail. Níor cheart an ciorcad a fhuinneamh ach amháin tar éis na tástálacha riachtanacha a rith agus tar éis glacadh leis an suiteáil. Is féidir cúnamh teicniúil a sholáthar le haghaidh riachtanais glactha a bhaineann go sonrach le tionscadal.
