Tá Cábla Cumhachta Ísealvoltais Frithsheasmhach Dóiteáin Copper XLPE FR deartha le haghaidh ciorcaid ísealvoltais ina bhfuil gá le rialú lasair-leathadh agus soláthar cumhachta leanúnach faoi choinníollacha dóiteáin sonraithe. Comhcheanglaíonn a thógáil seoltóir copair, insliú XLPE, téip mica-resistant dóiteáin, filler lasair-retardant agus truaill seachtrach cosanta le haghaidh dáileadh cumhachta éigeandála dóiteáin agus suiteálacha íseal-voltais eile le ceanglais feidhmíochta dóiteáin sainmhínithe.
|
Roinn ainmniúil (mm²) |
Líon íosta sreanga seoltóra |
Trastomhas seachtrach seoltóra （mm） |
Tiús ainmniúil inslithe XLPE /mm |
Trastomhas seachtrach an inslithe /mm, go garbh |
Friotaíocht seoltóir uasta ag 20 ℃ (Ω / km) copar |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |

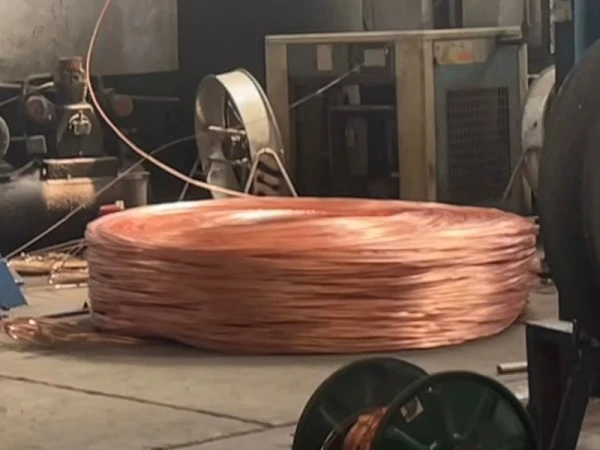

Tá an seoltóir déanta as copar leictrealaíoch agus tá sé ar fáil i bhfoirgníochtaí aon-sreang agus srathaithe de réir an trasghearrtha sonraithe. Soláthraíonn na luachanna friotaíochta seoltóra sa tábla thuas tagairt dhíreach don roghnú leictreach. Is féidir le seoltóirí snáithe níos mó solúbthachta a sholáthar freisin nuair a chuimsíonn bealach an chábla cora, tráidirí nó seoladáin.

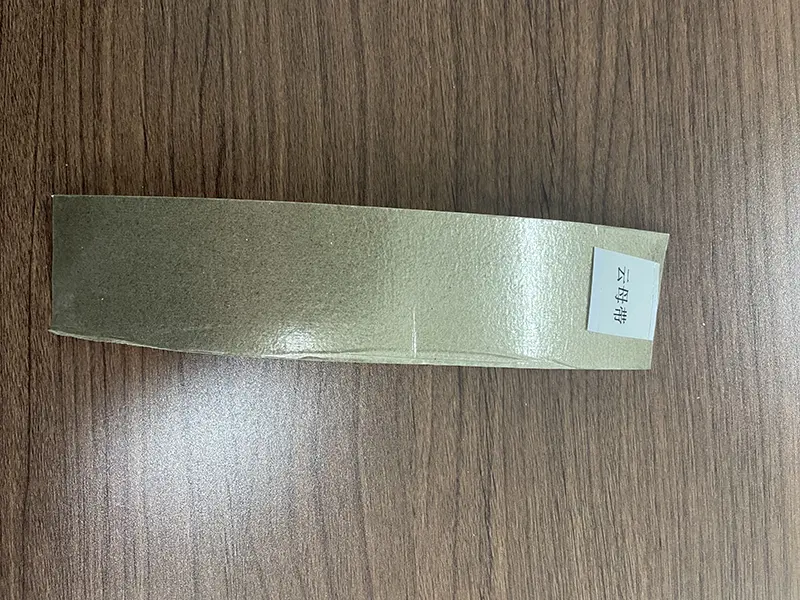

Cuirtear téip mica ciseal dúbailte i bhfeidhm ar fud an tionóil seoltóra mar phríomhbhac dóiteáin-resistant. Faoi thástáil dóiteáin sonraithe, cuidíonn an ciseal mica an seoltóir agus an córas inslithe a chosaint ó nochtadh teasa díreach agus tacaíonn sé le sláine an chiorcaid ar feadh na tréimhse tástála riachtanach. Ba cheart feidhmíocht friotaíochta dóiteáin a mheas de réir an chaighdeáin táirge agus na tuarascála tástála is infheidhme seachas de réir na teochta amháin.
Soláthraíonn XLPE an príomh-insliú leictreach timpeall an tseoltóra. Is é an teocht oibriúcháin leanúnach a shonraítear go coitianta ná 90 ℃, faoi réir dearadh agus caighdeán an chábla is infheidhme. I gcomparáid le insliú PVC traidisiúnta, tá cumas teirmeach níos airde ag XLPE agus friotaíocht maith le dul in aois agus go leor timpeallachtaí ceimiceacha, rud a fhágann go bhfuil sé oiriúnach do chiorcaid chumhachta atá faoi lé teochtaí oibriúcháin ardaithe.
Úsáidtear filler lasair-retardant chun spásanna inmheánacha idir comhpháirteanna cábla a áitiú agus an chéimseata cábla atá beartaithe a chothabháil. Is é an ról atá aige freisin ná iomadú lasair a theorannú trí bhearnaí inmheánacha nuair a bhíonn an cábla faoi lé dóiteáin.
Soláthraíonn an sheath seachtrach cosaint meicniúil agus cuireann sé le rialú lasair-scaipeadh. I gcás suiteálacha lasmuigh nó trinse, ba cheart an fhriotaíocht iarbhír do nochtadh UV, taise agus coinníollacha ithreach a sheiceáil i gcoinne na n-ábhar sceach sonraithe agus na ceanglais tionscadail.
Braitheann na ceanglais táirgthe agus tástála is infheidhme ar thógáil cábla, voltas rátáil, aicmiú feidhmíochta dóiteáin agus margadh ceann scríbe. I gcás tionscadal easpórtála, ba cheart na ceanglais riachtanacha GB, IEC nó tír chinn scríbe a dhearbhú roimh tháirgeadh ionas go mbeidh cumraíocht agus doiciméadú an chábla ag teacht le sonraíocht an tionscadail.

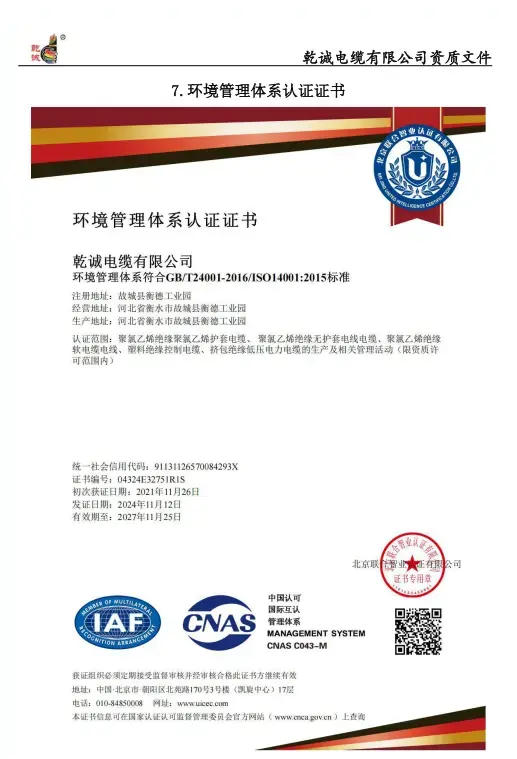

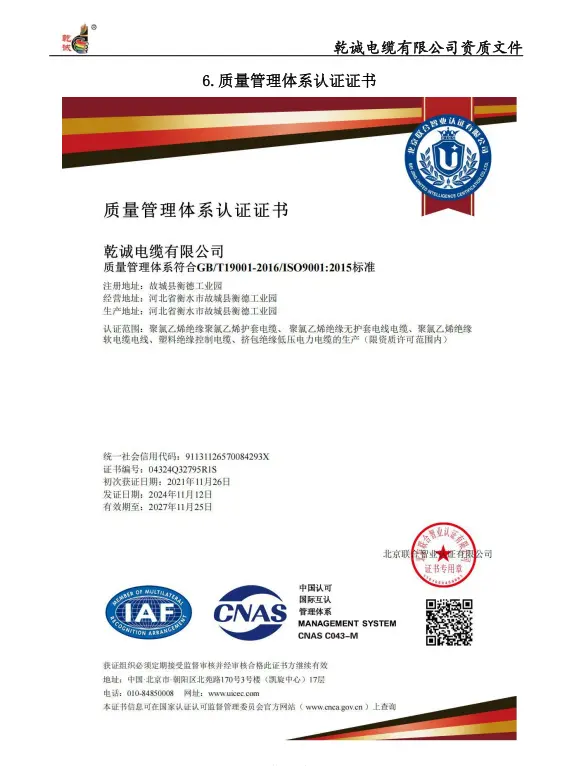

D’fhéadfadh deimhnithe cáilíochta ISO 9001, Bainistíocht Cáilíochta, ISO 14001 Bainistíocht Timpeallachta agus ISO 45001 Sláinte agus Sábháilteacht Cheirde, mar aon leis na cáilíochtaí táirgeachta is infheidhme agus doiciméadú tástála táirge a bheith san áireamh sna doiciméid cháilíochta atá ar fáil.
I gcás ceanglais maidir le feidhmíocht dóiteáin, féadfar tuarascálacha tástála sláine dóiteáin agus lasair-réimneora ábhartha a sholáthar i gcás inarb infheidhme maidir le déanamh an táirge shonraithe. Is féidir taifid táirgeachta agus iniúchta a bhaineann le baisc a choinneáil freisin le haghaidh inrianaitheachta de réir na gceanglas ordaithe agus rialaithe cáilíochta.
Úsáideann Cábla Cumhachta Ísealvoltais Frithsheasmhach Dóiteáin Copper XLPE FR sraitheanna tógála ar leithligh le haghaidh feidhmeanna éagsúla a bhaineann le tine. Tá na hábhair lasair-retardant beartaithe chun iomadú lasair a theorannú, agus tacaíonn an ciseal resistant dóiteáin mica le hoibriú ciorcaid leanúnach le linn na tástála dóiteáin sonraithe. Is ceanglais feidhmíochta éagsúla iad seo agus ba cheart iad a fhíorú trí na modhanna tástála agus na tuarascálacha comhfhreagracha.
Tá insliú XLPE deartha le haghaidh teocht oibriúcháin seoltóra leanúnach suas le 90 ℃ faoin tsonraíocht is infheidhme. Braitheann an sruth incheadaithe iarbhír ar mhéid an tseoltóra, an modh suiteála, an teocht chomhthimpeallach, an ghrúpáil agus fachtóirí ceartúcháin eile. Dá bhrí sin, ba cheart go mbeadh roghnú cábla bunaithe ar an gcoinníoll suiteála iomlán seachas ar an teocht inslithe amháin.
Soláthraíonn seoltóirí copair an cosán leictreach le haghaidh tarchur cumhachta ísealvoltais. Is féidir na luachanna uasta friotaíochta atá liostaithe sa tábla teicniúil a úsáid nuair a bhíonn titim voltais, téamh seoltóra agus dearadh ciorcad á sheiceáil. D’fhéadfadh go n-áireofaí le hiniúchadh cábla críochnaithe friotaíocht seoltóra, insliú agus tástáil fhrithvoltais de réir na gceanglas táirgthe agus tionscadail is infheidhme.
Is féidir toisí seoltóra, tiús inslithe agus tréithe críochnaithe an chábla a sheiceáil le linn táirgeadh. Is féidir taifid iniúchta agus doiciméadú táirge a bheith bainteach leis an mbaisc táirgeachta ábhartha nó leis an ríl cábla nuair is gá inrianaitheacht. Soláthraíonn sé seo bunús praiticiúil le haghaidh iniúchadh ag teacht isteach, glacadh le tionscadail agus cothabháil níos déanaí.
Roghnaigh trasghearradh an tseoltóra de réir an dearadh atá ann faoi láthair, titim voltais incheadaithe, modh suiteála, teocht chomhthimpeallach agus grúpáil cáblaí. Déanann na luachanna sa tábla teicniúil cur síos ar thoisí an tseoltóra agus ar fhriotaíocht an tseoltóra, ach níor cheart déileáil leo mar thábla neamhspleáchais a thaisce.
Roimh ordú, deimhnigh an dteastaíonn feidhmíocht lasair-retardant, friotaíocht dóiteáin ar feadh tréimhse sonraithe, nó an dá cheann. I gcás ina bhfuil gá le rátáil sláine dóiteáin, ba cheart an teocht tástála, an fad ama, riocht an chiorcaid agus an caighdeán is infheidhme a mheaitseáil le doiciméadú tástála an chábla.
Maidir le tógáil faoi bhun íosteochta suiteála sonraithe an mhonaróra, ba cheart nósanna imeachta láimhseála agus réamhthéamh iomchuí a leanúint de réir shonraíocht an táirge. Sonraítear go ginearálta 90 ℃ teocht oibriúcháin an tseoltóra leanúnach uasta don tógáil inslithe XLPE seo. Ba cheart foinsí teasa, grúpáil cáblaí agus coinníollacha comhthimpeallacha a chur san áireamh freisin le linn na suiteála.
Ba cheart an cábla a shuiteáil gan dul thar an ga lúbthachta íosta sonraithe. Maidir leis na luachanna a sholáthraítear don táirge seo, is é ≥10 × trastomhas seachtrach an chábla do cháblaí aonchroíláracha an ga lúbthachta íosta tagartha agus ≥15 × trastomhas seachtrach cábla do cháblaí illárnacha. Ba cheart go leanfadh an ceanglas suiteála iarbhír an tsonraíocht táirge is infheidhme.
1. Ciorcaid éigeandála dóiteáin laistigh:Oiriúnach d'iarratais ar nós dáileadh cumhachta cosanta dóiteáin, ciorcaid chumhachta trealaimh agus suiteálacha cábla-tráidire nuair a bhíonn gá le soláthar cumhachta leanúnach faoi choinníollacha sonraithe dóiteáin.
2. Foirgnimh tráchtála agus phoiblí:Is féidir tráidirí cábla, seaftaí agus bealaí dáileacháin ísealvoltais eile a mheas nuair a chomhlíonann an cábla roghnaithe riachtanais feidhmíochta dóiteáin agus leictreachais an tionscadail.
3. Suiteálacha trinse lasmuigh agus cábla:Is féidir suiteáil a mheas i gcás ina bhfuil an tógáil sheath oiriúnach do na coinníollacha UV, taise agus meicniúla a bhfuiltear ag súil leo.
4. Adhlacadh díreach:Níor cheart adhlacadh díreach a úsáid ach amháin nuair a shonraítear an tógáil cábla agus an truaill do na coinníollacha ithreach, taise, meicniúla agus ceimiceacha ag an láithreán suiteála.
Ba cheart hailt idirmheánacha a íoslaghdú i gciorcaid éigeandála dóiteáin. I gcás inar gá nasc comhpháirteach nó brainse, ba cheart go mbeadh an córas comhpháirteacha ag luí le rátáil leictreach an chábla agus le feidhmíocht dóiteáin riachtanach. Ba cheart comhpháirteanna siúntáil nó foirceannta dóiteáin-resistant a roghnú mar chóras iomlán seachas a bheith ag brath ar an gcábla féin amháin.
Ba cheart sainaithint cábla a choinneáil ag an dá cheann agus ag pointí bealaigh cuí chun tacú le hiniúchadh agus cothabháil amach anseo. Le linn tarraingt agus leagan, seachain fórsa teanntachta iomarcach, imill ghéar agus lúbthachta neamhrialaithe a d'fhéadfadh damáiste a dhéanamh don insliú nó do na sraitheanna dóiteáin.
Comhtháthaíonn an cábla a sraitheanna dóiteáin-resistant agus lasair-retardant isteach sa struchtúr monaraithe monarcha, ag laghdú an gá atá le cóireáil cosanta dóiteáin ar leith ar feadh an chomhlachta cábla. Mar sin féin, teastaíonn córais suiteála comhoiriúnacha le haghaidh foirceann, ailt, tacaí agus treá trí struchtúir atá rátáilte ó dhóiteán, chun tréithe feidhmíochta leictreachais agus dóiteáin na suiteála iomlán a choinneáil.
A: Baineann feidhmíocht lasair-retardant le teorainn a chur le iomadú lasair tar éis adhainte, agus baineann feidhmíocht resistant dóiteáin le sláine ciorcaid sonraithe a choinneáil faoi choinníollacha dóiteáin sainithe. D'fhéadfadh go mbeadh cábla ag teastáil chun ceanglas amháin nó an dá cheann a chomhlíonadh ag brath ar an tionscadal.
A: Soláthraíonn XLPE insliú leictreach le teocht oibriúcháin leanúnach tipiciúil de 90 ℃ don chineál seo tógála. Déanann a chumas teirmeach agus a fhriotaíocht aosaithe go bhfuil sé oiriúnach do chiorcaid chumhachta íseal-voltais nuair is gá teocht oibriúcháin agus coinníollacha seirbhíse a mheas.
A: Deimhnigh sruth an ualaigh, trasghearradh seoltóra, titim voltais incheadaithe, modh suiteála, teocht chomhthimpeallach, grúpáil cáblaí, fad bealaigh agus an leibhéal feidhmíochta dóiteáin riachtanach. Cinneann na fachtóirí seo cibé an bhfuil méid agus tógáil ar leith oiriúnach don tionscadal.
A: Is féidir sonraíochtaí táirge ábhartha, taifid iniúchta agus tuarascálacha tástála is infheidhme a sholáthar de réir na gceanglas tógála agus ordaithe cábla. I gcás tionscadal onnmhairiúcháin, ba cheart an doiciméadú caighdeánach agus an doiciméadú ceann scríbe-mhargaidh a dheimhniú roimh tháirgeadh.
A: Tabhair aird ar theocht suiteála, ga lúbthachta, teannas tarraingt, foinsí teasa, grúpáil cábla agus cosaint mheicniúil. Ba cheart go n-úsáidfeadh siúntaí agus foircinn comhpháirteanna atá ag luí leis na sonraíochtaí riachtanacha maidir le feidhmíocht leictreachais agus dóiteáin.
A: Is féidir é a mheas le haghaidh na n-iarratas seo nuair a bhíonn an truaill agus an tógáil iomlán cábla oiriúnach do na coinníollacha iarbhír UV, taise, ithreach, meicniúla agus ceimiceacha. Níor cheart glacadh leis go bhfuil adhlacadh díreach ó rátáil dóiteáin an chábla amháin.
