I gcás ciorcaid chumhachta íseal-voltais a bhfuil gá acu le leanúnachas leictreach a choinneáil faoi choinníollacha dóiteáin sonraithe, úsáideann Cábla Cumhachta Ísealvoltais Frithsheasmhach Dóiteáin Copper PVC FR seoltóir copair le cosaint dóiteáin mica agus insliú agus clúdú PVC lasair-retardant. Tá an tógáil beartaithe le haghaidh dáileadh cumhachta éigeandála dóiteáin agus suiteálacha eile ina ndéantar sláine ciorcad agus rialú lasair-leathadh araon a mheas i roghnú cáblaí.
|
Roinn ainmniúil (mm²) |
Líon íosta sreanga seoltóra |
Trastomhas seachtrach seoltóra （mm） |
Tiús ainmniúil inslithe PVC /mm |
Trastomhas seachtrach an inslithe/mm |
Friotaíocht seoltóir uasta ag 20 ℃(Ω/km) copar |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
Tá an seoltóir déanta as copar agus tá sé ar fáil i bhfoirgníochtaí soladacha nó srathaithe de réir mhéid an tseoltóra liostaithe. Soláthraítear toisí an tseoltóra agus na luachanna uasta friotaíochta sa tábla teicniúil le haghaidh tagartha le linn roghnú agus iniúchadh táirgí.
Tá ciseal resistant dóiteáin bunaithe ar mica ionchorpraithe timpeall an tseoltóra inslithe chun cosaint theirmeach a sholáthar le linn nochta dóiteáin sainithe. Is í an fheidhm atá aige ná insliú leictreach agus sláine an chiorcaid a choinneáil ar feadh na tréimhse a shonraítear leis an tástáil friotaíochta dóiteáin is infheidhme.
Soláthraíonn insliú PVC scaradh leictreach idir an seoltóir copair agus na sraitheanna seachtracha. Athraíonn tiús inslithe de réir mhéid an tseoltóra, mar a léirítear i sonraí an táirge. Díríonn rialú déantúsaíochta ar chlúdach inslithe comhsheasmhach agus na hairíonna leictreacha is gá.
Soláthraíonn an sheath seachtrach cosaint meicniúil agus cuireann sé le feidhmíocht lasair-retardant. Maidir le suiteáil lasmuigh, tráidire nó trinse, ba cheart na coinníollacha comhshaoil iarbhír a mheas, lena n-áirítear teocht, taise, nochtadh ultraivialait agus luchtú meicniúil.

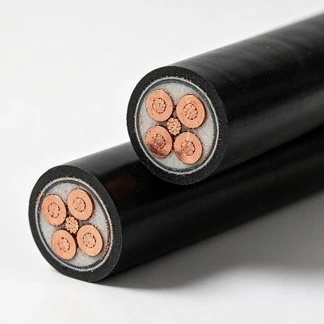

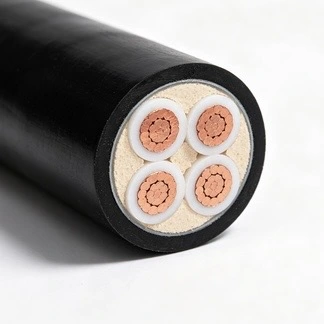

Úsáideann Cábla Cumhachta Ísealvoltais Frithsheasmhach Dóiteáin Copper PVC FR sraitheanna feidhmiúla ar leithligh le haghaidh tarchur reatha, insliú leictreachais, friotaíocht dóiteáin agus cosaint sheachtrach. Ceadaíonn an tógáil seo an cábla a mheas de réir riachtanais shonracha leictreachais agus feidhmíochta dóiteáin tionscadail.

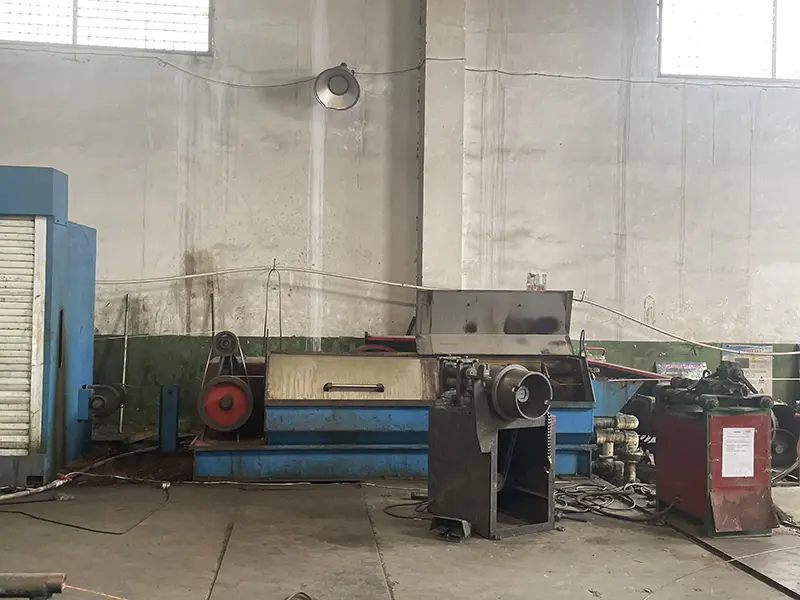

Próiseáiltear slata copair trí threalamh líníochta sreinge chun seoltóirí a fháil a bhfuil an trastomhas riachtanach agus airíonna leictreacha acu. Déantar friotaíocht seoltóra agus ceanglais tríthoiseach a rialú le linn na táirgeachta de réir na sonraíochta ordaithe.
Úsáidtear anáil leanúnach nuair is gá chun solúbthacht an tseoltóra a choigeartú agus chun strus inmheánach a mhaolú tar éis líníochta. Déantar teocht an phróisis agus coinníollacha líne a rialú de réir sonraíocht an tseoltóra seachas a láimhseáil mar luach seasta uilíoch do gach tógáil cábla.

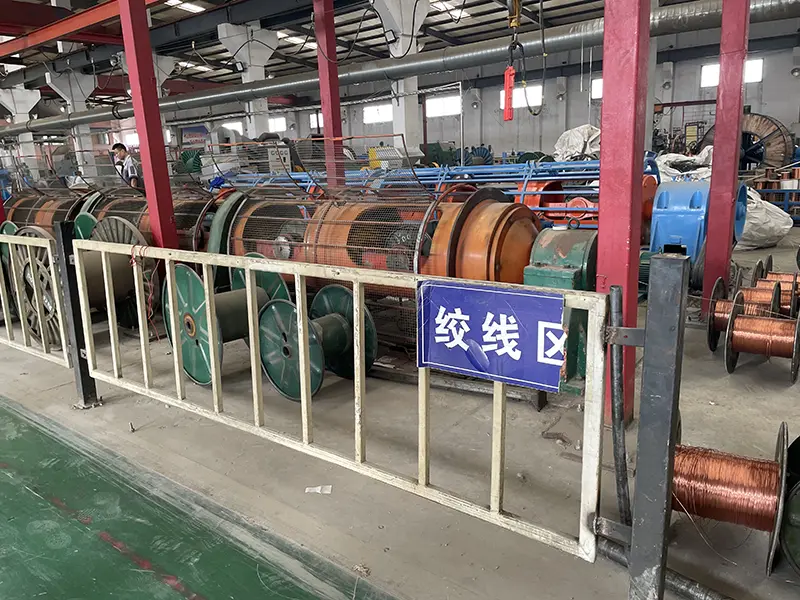

Maidir le seoltóirí snáithe, foirmítear sreanga aonair isteach sa struchtúr seoltóra sonraithe. Rialaíonn an próiseas snáitheála fad tuata agus céimseata seoltóra chun trasghearradh comhsheasmhach a sholáthar le haghaidh insliú agus próiseáil ciseal-resistant dóiteáin ina dhiaidh sin.
Cuirtear an téip mica resistant dóiteáin i bhfeidhm ar fud an tseoltóra nó an chroí inslithe ag baint úsáide as teannas timfhilleadh rialaithe agus forluí. Tá clúdach comhsheasmhach tábhachtach mar is féidir le bearnaí nó le hailt damáiste dul i bhfeidhm ar an gciseal tinedhíonach le linn tástála ina dhiaidh sin.
Tá insliú PVC easbhrúite timpeall an tseoltóra ullmhaithe. Áirítear le rialú líne toisí inslithe, riocht an dromchla agus sláine leictreach. Nuair a shonraítear é, is féidir spréach-thástáil ar líne a úsáid chun lochtanna inslithe a shainaithint le linn easbhrúite.
Soláthraíonn tástáil spréach ar líne monatóireacht leanúnach ar shláine inslithe le linn easbhrúite. Is féidir ailt lochtacha a aithint agus a mharcáil le haghaidh tuilleadh iniúchta sula dtéann an cábla ar aghaidh go dtí céimeanna déantúsaíochta níos déanaí.
I gcás tógála cáblaí infheidhme, úsáidtear ábhair líonta chun an chéimseata inmheánach atá beartaithe a chothabháil agus chun tacú leis an tógáil feidhmíochta dóiteáin riachtanach. Déantar an próiseas cáblaithe a rialú chun toisí críochnaithe an chábla a choinneáil laistigh den raon sonraithe.
Déantar an truaill sheachtrach PVC lasair-retardant a easbhrú thar an tionól cábla chun cosaint mheicniúil agus comhshaoil a sholáthar. Déantar toisí truaill, riocht an dromchla agus an trastomhas seachtrach críochnaithe a sheiceáil i gcoinne sonraíocht an táirge.
Sula seolta, is féidir na cáblaí críochnaithe a sheiceáil le haghaidh toisí, friotaíocht seoltóra, sláine inslithe, sheasamh voltais agus na ceanglais feidhmíochta dóiteáin is infheidhme. Coinnítear taifid tástála de réir na gceanglas táirgthe agus ordaithe.
Déantar slata copair ag teacht isteach, téip mica-resistant dóiteáin agus ábhair PVC a iniúchadh i gcoinne an ábhair riachtanach agus sonraíochtaí táirgthe roimh úsáid. Is féidir taifid iniúchta ag teacht isteach a choinneáil mar chuid de rialú baisc.
Clúdaíonn cigireacht táirgeachta toisí an tseoltóra, easbhrúite inslithe, timfhilleadh mica-téip, céimseata cábla agus paraiméadair próisis eile a bhaineann le tógáil an táirge. Déantar seiceálacha leictreacha ag na céimeanna a shonraítear sna nósanna imeachta táirgthe agus rialaithe cáilíochta.
D’fhéadfadh tástáil fhrithsheasmhachta dóiteáin, tástáil lasair-retardant, tástáil minicíocht cumhachta-sheasamh-voltas agus tástáil ar fhriotaíocht inslithe a áireamh i dtástáil chábla críochnaithe de réir na sonraíochta táirge agus na gceanglas tionscadail is infheidhme. Ba cheart tagairt a dhéanamh do na coinníollacha agus na torthaí tástála fíoraithe ó na taifid tástála comhfhreagracha.
Is féidir faisnéis táirgthe agus iniúchta a nascadh leis an mbaisc nó leis an ríl cábla ábhartha. Nuair is gá chun glacadh le tionscadal, is féidir taifid tástála tacaíochta agus faisnéis inrianaitheachta a sholáthar de réir raon feidhme na doiciméadachta comhaontaithe.
Tá an ciseal resistant dóiteáin mica ceaptha chun cuidiú le sláine an chiorcaid a choinneáil nuair a bhíonn an cábla faoi réir coinníollacha sonraithe dóiteáin. Toradh tástála seachas ráthaíocht oibriúcháin ghinearálta is ea ré an fhrithsheasmhachta dóiteáin, agus mar sin ba cheart an modh tástála, an teocht, an ré agus na critéir glactha is infheidhme a dheimhniú do gach tionscadal.
Déanann moilliú lasair agus friotaíocht dóiteáin cur síos ar airíonna éagsúla cábla. Baineann feidhmíocht lasair-retardant le iomadú lasair a theorannú faoi thástáil shainithe, agus baineann an fhriotaíocht dóiteáin le feidhm chiorcaid a chothabháil ar feadh tréimhse sonraithe faoi nochtadh sonraithe dóiteáin. Ba cheart an dá riachtanas a mheas ar leithligh le linn roghnú cábla.
Soláthraíonn insliú PVC an príomhbhac leictreach timpeall an tseoltóra. Tá tiús inslithe aonfhoirmeach agus tástáil leictreach tábhachtach chun sláine inslithe a chothabháil le linn gnáthsheirbhíse. Ba cheart go leanfadh an voltas tástála agus an modh iniúchta an tsonraíocht táirge agus an caighdeán is infheidhme.
Dá bhrí sin, roghnaítear Cábla Cumhachta Ísealvoltais Frithsheasmhach Dóiteáin Copper PVC FR, ní hamháin de réir mhéid an tseoltóra, ach freisin de réir a leibhéal feidhmíochta dóiteáin riachtanach, timpeallacht suiteála, sruth ualach, ceanglas titim voltais agus caighdeáin leictreachais is infheidhme.
Is féidir an cábla seo a shonrú le haghaidh ciorcaid chumhachta ísealvoltais a fhreastalaíonn ar soilsiú éigeandála, caidéil dóiteáin, trealamh aláraim agus ualaí sábháilteachta dóiteáin eile nuair a éilíonn an tionscadal tógáil cábla dóiteáin-resistant. Ba cheart go leanfadh an cineál cábla deiridh dearadh an fhoirgnimh agus na ceanglais sábháilteachta dóiteáin is infheidhme.
I ngléasraí tionsclaíocha, is féidir an cábla a úsáid le haghaidh ciorcaid chumhachta i gceantair ina bhfuil airíonna lasair-retardant agus dóiteáin-resistant mar chuid den dearadh leictreach. Ba cheart socrú tráidire cábla, teocht chomhthimpeallach, grúpáil agus cosaint mheicniúil a mheas le linn na suiteála.
Féadfar an cábla a úsáid i dtionscadail chathrach um dháileadh cumhachta agus trinse cábla i gcás ina bhfuil a thógáil oiriúnach do na coinníollacha comhshaoil áitiúla. Ba cheart coinníollacha taise, teochta, luchtaithe meicniúla agus draenála a athbhreithniú sula roghnaíonn tú an modh suiteála.
Féadfar tráidirí cábla laistigh, suiteáil lastuas lasmuigh agus trinsí cábla a mheas de réir riachtanais tógála agus tionscadail an chábla. Ní mholtar tumoideachas fadtéarmach don táirge seo ach amháin má shonraítear tógáil atá deartha go sonrach le haghaidh nochtadh leanúnach uisce.
Maidir le cáblaí le insliú PVC, truaill PVC nó truaill lasair-retardant saor ó halaigine, ní bheidh an teocht suiteála comhthimpeallach níos ísle ná 0 ℃. Ba cheart go n-áireodh nósanna imeachta suiteála freisin láimhseáil cáblaí agus coinníollacha comhshaoil ag an láthair oibre.
|
Mír |
Cábla Aonair-lárnach |
|
Cábla Il-lárnach |
|
|
|
Neamh-armúrtha |
Armúrtha |
Neamh-armúrtha |
Armúrtha |
|
Ga lúbthachta íosta le linn na suiteála |
20d |
15D |
15D |
12D |
|
Ga íosta lúbthachta gar do bhoscaí ceangail agus do chríochfoirt (beidh an lúbadh á rialú go cúramach m.sh. trí threoirphlátaí a fhoirmiú) |
15D |
12D |
12D |
10d |
Tar éis leagan an chábla a chur i gcrích, déanfar tástáil sheasamh voltais ar feadh 15 nóiméad ag voltas tástála 3.5 kV.
Le haghaidh meastóireachta tionscadail, is féidir le Qiancheng sonraíochtaí táirge, taifid tástála mhonarcha atá ar fáil agus doiciméid tacaíochta eile a sholáthar de réir na gceanglas tógála cábla agus conartha ordaithe. Is féidir le custaiméirí méid seoltóra, fad cábla, modh suiteála, leibhéal feidhmíochta dóiteáin riachtanach agus caighdeáin infheidhme le haghaidh athbhreithniú teicniúil a chur isteach roimh tháirgeadh.
Maidir le tionscadail thar lear, is féidir ceanglais doiciméadúcháin a dhearbhú roimh tháirgeadh ionas go n-ullmhaítear na sonraí táirge ábhartha, na taifid iniúchta agus na doiciméid tástála leis an ordú. Is féidir doiciméid theicniúla Bhéarla a sholáthar nuair atá siad ar fáil agus infheidhme maidir leis an táirge sonraithe.
A: Baineann retardancy lasair le cumas cábla teorainn a chur le iomadú lasair faoi thástáil shainithe. Baineann friotaíocht dóiteáin le sláine an chiorcaid a chothabháil ar feadh tréimhse sonraithe faoi choinníollacha sonraithe dóiteáin. Is ceanglais feidhmíochta ar leith iad agus níor cheart déileáil leo mar théarmaí idirmhalartaithe.
A: Tá an ciseal mica mar chuid den tógáil dóiteáin-resistant timpeall an tseoltóra nó an croí inslithe. Le linn tástála dóiteáin sonraithe, cuidíonn sé leis an insliú a chosaint agus sláine an chiorcaid tacaíochta ar feadh ré na tástála fíoraithe.
A: Cuimsíonn an tábla teicniúil cumraíochtaí seolta soladacha agus snáithe le haghaidh trasghearrtha áirithe níos lú, agus úsáideann méideanna níos mó tógálacha snáithe. Ba cheart an struchtúr seoltóra a dhearbhú de réir an trasghearrtha riachtanach agus an tsonraíocht táirge.
A: Ba cheart go mbreithneodh an roghnú ualach-sruth, modh suiteála, teocht chomhthimpeallach, grúpáil cáblaí, titim voltais agus coinníollacha gearrchiorcaid. Soláthraíonn na toisí agus na luachanna friotaíochta sa tábla sonraí an táirge, agus ba cheart go leanfadh an méid deiridh an caighdeán deartha leictreach is infheidhme.
A: Is é 0 ℃ an teocht chomhthimpeallach íosta suiteála sonraithe. Is é an ga lúbthachta íosta 20D le haghaidh cábla aon-lárnach neamh-armúrtha, 15D le haghaidh cábla aon-lárnach armúrtha, 15D le haghaidh cábla il-lárnach neamh-armúrtha agus 12D le haghaidh cábla il-lárnach armúrtha. Tá feidhm ag luachanna níos sriantaí gar do bhoscaí ceangail agus teirminéil mar atá liostaithe sa tábla suiteála.
A: De réir na gceanglas suiteála arna soláthar, déanfar tástáil sheasamh-voltais tar éis 3.5 kV a leagan ar feadh 15 nóiméad. Ba cheart go leanfadh an nós imeachta tástála iarbhír na sonraíocht tionscadail is infheidhme agus na ceanglais sábháilteachta leictreachais.
A: Is féidir suiteáil trinse lasmuigh agus cábla a mheas nuair a bhíonn an tógáil cábla oiriúnach do theocht, taise, nochtadh UV agus coinníollacha meicniúla iarbhír. Ní mholtar tumoideachas fadtéarmach faoi uisce don táirge seo.
A: Ag brath ar chumraíocht an táirge agus ar an gconradh, d'fhéadfadh sonraíochtaí táirge, taifid tástála mhonarcha, torthaí tástála voltais-sheasaimh, tuarascálacha tástála feidhmíochta dóiteáin agus faisnéis inrianaitheachta a bhaineann le baisc a áireamh sa doiciméadú atá ar fáil. Ba cheart na doiciméid riachtanacha a dhearbhú roimh tháirgeadh.
